Raphael-home small business: Wegläuferschutz mit RFID-Armband und Funkalarm auf Taschenvibrator

Art.Nr.: raphaelhomesmallb+tv
Lieferzeit: Lagerartikel
Artikeldatenblatt drucken
1.198,00 EUR
incl. 19 % UST





Professionelles Dementen-Wegläuferschutz-System mit patentiertem Armband für den Einsatz in kleinen Pflegeheimen, Senioren WGs und Einrichtungen mit nur 1-2 Weglaufgefährdeten.
Nutzung für den Innenbereich.

Dieses Set besteht aus dem raphael-home small business Basis-Set und dem Funk-Taschenvibrator (Pager) und passender Ladestation.

Durch den mobilen Taschenvibrator als Empfänger sind Sie mobil. Sie können sich frei im Haus oder im Garten bewegen und bleiben dennoch erreichbar. Er kann leicht am Gürtel, am Hosen- oder am Rockbund angesteckt werden.
Befestigen Sie den Bellman Visit 868 Taschenvibrator mit dem Clip an einem Kleidungsstück nahe am Körper.

Dieses Set ist ideal als Wegläuferschutzsystem für eine Tür geeignet.










Funktionsweise:

Das Raphael-home small business basiert technisch auf dem, aus der professionellen Pflege bewährten, Dementenschutz-System „Raphael“. Die zu betreuende Person trägt hierbei ein wassergeschütztes Armband, welches durch einen patentierten Verschluss gesichert ist.

Dieser Verschluss lässt sich nur durch den beiliegenden Magnetschlüssel öffnen. Die an der Tür montierte Basiseinheit erkennt, wenn das Armband im Empfangsbereich ist und der Bewohner gleichzeitig die Tür öffnet. Dadurch wird ein Alarm ausgelöst und an die Funk-Empfänger übermittelt. Öffnet jemand anderes die Tür erfolgt keine Alarmierung! Nun wissen Sie, dass die zu betreuende Person vor der offenen Tür steht und Sie können reagieren und sie zurück begleiten. Die zu betreuende Person kann sich innerhalb seines Wohnbereiches frei und ohne Einschränkung bewegen.




Besonderheit raphael-home small business:
Das raphael-home small business hat zwei Unterschiede im Lieferumfang zu der "kleineren" Version raphael-home privat.

Dem small business liegt der gelbe Pflegetransponder und ein Funk-Magnetkontakt anstatt des Kabel-Magnetkontakts bei.

Der Pflegetransponder hat 2 Funktionen:

  • Alarmquittierung:
    Das Raphael-home small business alarmiert solange bis der Alarm quittiert wurde. Hierzu muss ein Pfleger mit dem Pflegetransponder in den Erfassungsbereich gehen und den Alarm durch Druck auf den Transponder abschalten.
    Dadurch wird gewährleistet, dass sich jemand um den Alarm kümmert und sich nicht auf einen Kollegen verlässt.
  • Escortfunktion
    Bei Anwesenheit des Pflegepersonals oder des verantwortlichen Angehörigen kann das Armband am Bewohner belassen werden. Der Begleiter trägt den Pflegetransponder (gelb).
    Das System erkennt, dass ein berechtigter Begleiter dabei ist und unterdrückt den sonst entstehenden Fehlalarm.

Funk-Türmagnetkontakt anstatt des kabelgebundenen Türmagnetkontakts beim raphael-home privat
Die Verbindung zwischen Grundgerät und den Magnetkontakten ist schnurlos. Dadurch kann dieses Set auch bei Schiebe- und Automatiktüren verwendet werden.
Zudem kann dadurch das Grundgerät flexibler montiert werden.
Die Gefahr durch versehentliche Zerstörung einzelner Bauteile wird so ebenfalls minimiert.

Hier können Sie sich die Übersicht der raphael Dementenschutz-Systeme ansehen.




Dieses Raphael-home small business Set besteht aus folgenden Komponenten:

Transponder Armband (rot) mit Patentverschluss:


Die zu betreuende Person trägt ein Armband mit Patentverschluss um das Handgelenk, welches nur mit dem mitgelieferten Magnetschlüssel zu öffnen ist.
Durch diesen Verschluss ist sichergestellt, dass das Armband auch getragen wird. In dem Armband ist ein RFID Funkchip eingebaut (RFID=Radio Frequenz Identifikation), daher wird das Armband auch als Transponder bezeichnet. Der Transponder ist wassergeschützt. Das Armband kann und soll Tag, Nacht und sogar unter der Dusche oder beim Spülen getragen werden. Die eingebaute Batterie reicht für ca. 2-3 Jahre und kann selbst gewechselt werden.



Pflegetransponder (gelb)

In diesem Set ist ein gelber Pflegetransponder enthalten.
Er wird mit einer Klammer befestigt oder einfach in die Tasche des Angehörigen/Pflegers gesteckt. Der Pflegetransponder hat, wie oben beschrieben, zwei Funktionen: Alarmquittierung und Escortfunktion



Basis-Einheit mit Netzteil und Magnet-Türkontakt:

An der Tür wird das Basisgerät angebracht, welches mit dem beiliegendem Netzteil mit Strom versorgt wird. Es ist das Herzstück des Systems. Hier sind die Elektronik, die Antenne und der Sender unsichtbar eingebaut. Durch den Magnet-Türkontakt erkennt das Raphael-home ob die Tür offen oder geschlossen ist. Die Verbindung zwischen Grundgerät und den Magnetkontakten ist schnurlos. Dadurch kann dieses Set auch bei Schiebe- und Automatiktüren verwendet werden. Zudem kann dadurch das Grundgerät flexibler montiert werden. Die Gefahr durch versehentliche Zerstörung einzelner Bauteile wird so ebenfalls minimiert. (Beim Raphael-home privat arbeiten wir mit einem kabelgebundenem Tür-Magnetkontakt.)



Funk-Empfänger:
In diesem Set ist Taschenvibrator BE 1260 als Funk-Empfänger enthalten! Zudem wird die passende Ladestation BE1460 mitgeliefert.


Unsere Raphael-home privat Systeme sind mit allen Bellman&Symfon Visit868 Funk-Empfängern kompatibel. Die Reichweiten betragen in der Regel zwischen der Basiseinheit an der Tür und einem Visit868 Empfänger ca. 200m bei freier Sicht, in Gebäuden bis zu 50m. Die Reichweiten können je nach Gebäude stark variieren. Daher empfehlen wir einen Test vor Ort. Die Reichweite kann mit einem Repeater verdoppelt werden.
Sie können mehrere Bellman Visit868 Funk-Empfänger gleichzeitig nutzen Zudem können Sie das Bellman System mit Ruftastern, Rauchmeldern und anderen Visit868 Komponenten erweitern. Wenn Sie mehrere Türen absichern möchten, benötigen Sie pro Tür ein Basis-Set. Die verschiedenen Türen werden durch verschiedene Licht- und Tonsignale am Empfänger angezeigt. Sie wissen also sofort, welche Tür durch die zu betreuenden Person ausgelöst wurde.

Bellman&Symfon Visit868 Empfänger: Taschenvibrator BE1260






Der Bellman Visit 868 Taschenvibrator erhält Signale von den Bellman Visit 868 Sendern und signalisiert mit klaren Vibrationen oder Lichtsignalen für die verschiedenen Bereiche.
Durch dieses Gerät sind Sie mobil, Sie können sich frei im Haus oder im Garten bewegen und bleiben dennoch erreichbar.


Kann leicht am Gürtel, am Hosen- oder am Rockbund angesteckt werden. Befestigen Sie den Bellman Visit 868 Taschenvibrator mit dem Clip an einem Kleidungsstück nahe am Körper.
Zur zusätzlichen Absicherung können Sie auch das Band der mitgelieferten Klemme in der Clipöffnung und anschließend die Klemme an einem Kleidungsstück befestigen.

Wir verwenden hier wieder aufladbare NiMh-Accus.
Das Ladegerät kann sowohl zum Laden des Geräts als auch zum Anschließen von maximal zwei Bellman Vibrationskissen BE1270 (Zubehör) verwendet werden.
Die Aufladung mit dem Bellman Visit Ladegerät BE1260 wird über den Taschenvibrator gesteuert und dauert bis zu 8 Stunden.






Technik & Arbeitsweise:

Die Raphael-home small business Grundeinheit generiert ein ovales Magnetfeld rund um das Gehäuse.

Die Reichweite dieses Erfassungsfeldes ist mehrstufig einstellbar zwischen 0,5 und 4m. Begibt sich die zu betreuende Person mit dem Armband (Transponder) in dieses Erfassungsfeld sendet der Transponder seine Anwesenheit über die RFID-Technologie. Nun ist das System „scharf“.





Wird jetzt die Tür geöffnet bzw. ist bereits offen, wird ein Alarm an die Empfänger ausgegeben. Sie werden umgehend durch das Signal am Funk-Empfänger informiert, dass die zu betreuenden Person an der offenen Tür steht.
Das Raphael-home small business alarmiert solange bis der Alarm quittiert wurde. Hierzu muss ein Pfleger mit dem Pflegetransponder in den Erfassungsbereich gehen und den Alarm durch Druck auf den Transponder abschalten. Dadurch wird gewährleistet, dass sich jemand um den Alarm kümmert und sich nicht auf einen Kollegen verlässt. Sollte die zu betreuende Person die Tür öffnen und wieder schließen und nicht den Wohnbereich verlassen, bekämen Sie trotzdem einen Alarm. Das System unterscheidet nicht, was nach der Alarmierung mit dem Bewohner-Transponder passiert.



Detailierte technische Angeben zum raphael home finden Sie in der Bedienungsanleitung:

Anleitung des raphael-home als pdf (ca 1,5MB)



flexibel Erweiterbar:

  • Mehrere Transponder/Armbänder möglich
    Bei dem Raphael-home Systemen sind alle Armbänder/Transponder gleich kodiert. Sie können das System problemlos mit zusätzlichen Armbändern erweitern.
  • Mehrere Türen möglich
    Mehrere Türen sind problemlos möglich und werden unterschiedlich am Empfänger angezeigt! Sie benötigen ein Basis-Set pro Tür. Mehrere Empfänger gleichzeitig möglich

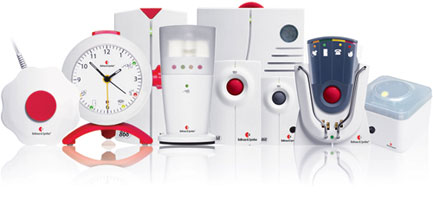

    Durch das Bellman Visit868 haben Sie eine große Auswahl an verschiedenen Empfängern. z.B. Pager, Gong, Blitzlichtlampe, Vibrationskissen für die diskrete Alarmierung nachts, etc. Die Alarmauslösung findet auf allen Empfängern gleichzeitig statt.
  • verschiedene Bellman Visit868 Funk-Sender
    z.B. Rauchmelder, Personenrufknöpfe, Telefon- und Türklingelsignalisierung, etc. Hausnotruf/Telefon Aufschaltung möglich Wir bieten Ihnen verschiedene Tunstall/Vitaris Funksender und Empfänger, wenn auf Hausnotruf/Telefon alarmiert werden soll.



Lieferumfang dieses Sets:

  • Lese-und Empfangseinheit (Reader) Raphael-home privat
  • Funk Magnet-Türkontakt mit Befestigungsmaterial
  • Dementen-Transponder mit Patentverschluss (rot)
  • Magnetschlüssel zum Öffnen des Armbandes
  • Pflege-Transponder (gelb)
  • Ausführliche Bedienungsanleitungen
  • Steckernetzgerät, 230V - 12V DC
  • Bellman&Symfon Visit868-Sender im Gehäuse fest eingebaut.
  • Bellman BE1470
  • Bellman BE1260
  • Ladegerät Netzteil für BE1260
  • 1 x 1,5 V Accu: Micro AAA
  • weiße Schablone, um andere Kennungen einzutragen








Datenblätter & weitere Informationen zu diesem Produkt:

Hier können Sie sich folgende Dateien ansehen und downloaden:

Übersicht der raphael Dementenschutz-Systeme als pdf.



Flyer des raphael-home privat als pdf (ca. 2MB)

Infoblatt des raphael-homesmall business als pdf (ca. 0,5MB)

Bellman&Symfon Visit 868Katalog als pdf (ca. 635KB)



Anleitung des raphael-home als pdf (ca 1,5MB)

Anleitung: patentiertes Armband Öffnen und Schließen als pdf



Anleitung des BE1470 als pdf (ca. 82KB)

Anleitung des BE1260 als pdf (ca. 52KB)




empfohlenes Zubehör:

zusätzliche Sender von Bellman&Symfon

Hier gelangen Sie zu weiteren Sendern.
z.B.: Rauchmelder, Babyfon, Türklingelsender, Telefonklingelsender, etc.

Empfänger von Bellman&Symfon

Hier gelangen Sie zu den passenden Empfängern. Mindestens einer ist pro System nötig.
