Lehmann WC-Notruf Set VarioVision Funk 869 MHz DIN 18040, IP66 - 820.950.07 | Bedienelemente/Anzeigen mit Braille- und erhabener Profilschrift nach DIN 18040

Zur Ausrüstung behindertengerechter WC-Räume in öffentlich zugänglichen Gebäuden und im öffentlichen Verkehrs- und Freiraum gemäß DIN 18040-1 und DIN 18040-3.

Dieses WC-Notruf Set bestehend aus einer Signalleuchte inklusive elektronischer Steuerung, einem Zugtaster zur Montage in greifbarer Nähe zur Toilette und einem Ruftaster zur Platzierung am Waschbecken.

Der Abstelltaster wird neben der Eingangstür im Innenbereich des Raumes angebracht, damit der Ruf erst abgestellt werden kann, wenn die Aufsichtsperson vor Ort ist.

Funktionsweise

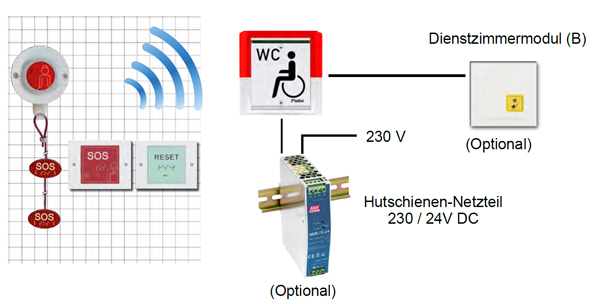

Die (extern spannungsversorgte) Signalleuchte beinhaltet die zentrale Steuerung mit integriertem Signalgeber. Ein Ruf wird vor der WC-Türe durch Blinken der roten Signalleuchte zuzüglich akustischem Signal angezeigt. Optional kann eine zusätzliche Rufweiterleitung an ein extern verkabeltes Dienstzimmermodul oder drahtlos über eine PowerWave Long-Distance Funkstrecke erfolgen.
Durch eine gelbe LED werden Störungen angezeigt. Diese können auch per Kontakt an das optionale externe Dienstzimmermodul weitergeleitet werden.
Zur Sicherheit muss der Notruf immer vor Ort am grünen Abstelltaster zurückgesetzt werden.
Alle Taster haben eingebaute Batterien, benötigen keine zusätzliche Spannungsversorgung und keine UP-Schalterdosen.

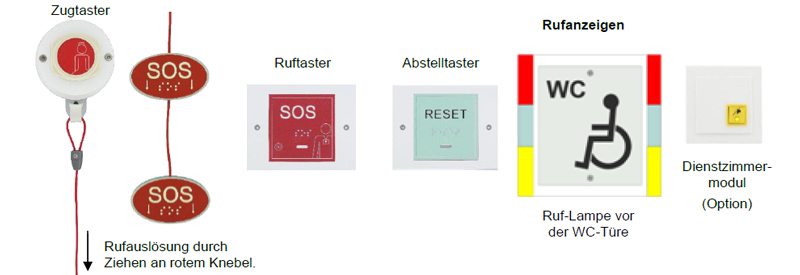

Dieses Set besteht aus:

• 1x 820.918.69 Design Led-Einheit "Platini" mit integriertem akustischem Signalgeber (85 dB)
• 1x 820.236.43 Funk-Zugtaster, wasserdicht, IP68
• 1x 820.337.54 Funk-Ruftaster, wasserdicht, IP66
• 1x 820.337.53 Funk-Abstelltaster, wasserdicht, IP66

Wichtig!

Es wird zwingend ein 24V Netzteil benötigt (siehe Zubehör).

Liefervarianten der Lehmann WC-Ruf Sets

• WC-Notruf Set VarioVision Kabel DIN 18040, 24 V DC, Art.Nr. 820.950.00
  Bedienelemente/Anzeigen mit Braille- und erhabener Profilschrift nach DIN 18040
• WC-Notruf Set Vario Kabel, 24 V DC, Art.Nr. 990.940.00

• WC-Notruf Set VarioVision Funk 869 MHz DIN 18040, IP66, Art.Nr. 820.950.07 = dieser Artikel
  Bedienelemente/Anzeigen mit Braille- und erhabener Profilschrift nach DIN 18040
• WC-Notruf Set Vario Funk 869 MHz, Art.Nr. 990.408.69

Funktionen und Bedienung

Alle Taster / Zugschnüre (Ruf-Elemente) lösen beim Bedienen durch Drücken / Ziehen einen Notruf aus. Für Personen, deren Sicht stark beeinträchtigt ist, sind die Rufelemente und der Abstelltaster mit Braille- und erhabener Profilschrift versehen.

Als optionales Zubehör ist ein Summer erhältlich, der im Innenraum des Behinderten-WC montiert wird. Das akustische Signal dient als Beruhigungston bei Rufauslösung und Information bei Rufabstellung.

Wichtig!

Der WC Notruf entbindet nicht von der Aufsichtspflicht über das Behinderten-WC, sondern unterstützt die aufsichtspflichtigen Personen dabei, Beobachtungszeiträume verlängern zu können. Das System ist regelmäßig auf Funktion zu kontrollieren und bei Abweichungen von einem Fachmann zu überprüfen. Lassen Sie sich in die Bedienung und Funktionskontrolle von einer Fachperson einweisen.

Allgemeine Info: Toiletten/WC’s in öffentlichen Bereichen

Die Forderung nach ruftechnischer Ausrüstung einer barrierefreien WC-Anlage ist in einigen Bauvorschriften und in der Planungsinformation der Bundesregierung explizit angegeben. Diese gilt allerdings nur für Baumaßnahmen des Bundes, ist für allgemein aber mindestens eine Empfehlung.

Für Länder, welche Bauvorschriften ohne explizite Listung haben, ist es zumindest erwünscht, dass diese sich an die Planungsinformationen der Bundesregierung halten.
Zusammenfassend gilt bezüglich der Notwendigkeit von Rufausrüstung in WC-Anlagen öffentlich zugänglicher Gebäude:

• Öffentliche Gebäude in diesem Sinn sind mindestens die in der DIN 18040-1 „Barrierefreies Bauen“ gelisteten. Für öffentlich zugängliche Anlagen (z.B. in Fußgängerzonen etc.) gilt zusätzlich die DIN 18040-3.
• Wenn öffentliche Gebäude neu gebaut werden, darin eine WC-Anlage neu errichtet oder das Gebäude wesentlich renoviert wird, ist die Barrierefreiheit verpflichtend vorgeschrieben.
• In vielen Bundesländern ist durch die Bauvorschriften zur Erzielung der Barrierefreiheit eine Rufanlage im barrierefreien WC verpflichtend, in den anderen aufgrund der Bundes-Planungsinformation erwünscht.
• Auch in Bundesländern ohne konkrete Anforderung durch die Bauvorschrift ist es sinnvoll, eine Rufanlage vorzusehen. Somit werden spätere Nachrüstmaßnahmen vermieden, da die Normen aktuell dahingehend ergänzt werden (DIN/VDE 6008).
In öffentlich zugänglichen Gebäuden sind behindertengerecht ausgestattete WC’s vorgeschrieben.
Zu einer solchen WC-Ausstattung gehört auch der Einbau einer Notruf-Anlage.
Die WC-Notruf Sets bieten dazu als Zusammenstellung alle für eine vorschriftengerechte Notrufausrüstung erforderlichen Komponenten, sowohl für eine leitungslose Installation als Funkvariante (ideal für Nachrüstungen), wie auch mit Drahtverlegung.

Verwendung

Mit WC-Notruf Sets lassen sich Behinderten-WC’s auf einfache Art vorschriftengerecht ausrüsten.
Die Variante „Draht“ bietet sich bei der Ablösung alter Rufanlagen und Neubauten an. Die Variante „Funk“ ist für die Nachrüstung (z.B. durch Umwidmung) bestehender WCs ohne Rufinstallation optimal, da dazu keine Leitungen im WC-Umfeld aufwendig nachgelegt werden müssen.
Wo erforderlich, lassen sich Draht und Funk auch kombinieren. Neu ist die Möglichkeit der Alarmweiterleitung per Funk gemäß DIN/VDE 0834 (Powerwave).

Montage-Set

Um die Planung und Montage zu vereinfachen, sind alle Komponenten wie Signalleuchte mit Steuerelektronik (vor der WC-Türe), Ruftaster, Zugtaster und Abstelltaster zu einem Set, inkl. der erforderlichen Unterlagen zusammengefasst. Selbstverständlich können diese Komponenten sowie Zubehör auch einzeln bestellt werden.

 Hier können Sie sich Lehmann Gesamtkatalog WC-Ruf als pdf ansehen.

Lieferumfang dieses Sets:

• 1x 820.918.69 Design Led-Einheit "Platini" mit integriertem akustischem Signalgeber (85 dB)
  (Funkempfänger: Signalleuchte mit Steuerelektronik)
• 1x 820.236.43 Funk-Zugtaster, wasserdicht, IP68
• 1x 820.337.54 Funk-Ruftaster, wasserdicht, IP66
• 1x 820.337.53 Funk-Abstelltaster, wasserdicht, IP66
• Bedienungsanleitungen

benötigtes Zubehör:

• 24V Netzteil (siehe Zubehör)

optionales Zubehör:

• Dienstzimmermodul (A): 310.055
• Funksendemodul PowerWave (Duo) 990.200.05
• Funkempfänger PowerWave 990.201.05
• GSM-Modul zur Rufweiterleitung
• Signalgeber innen für Anlagen nach DIN 18040-3 820.130
