Funk-Rufsystem: Puste-Sensor | Atemsensor HC-110 incl. Funk-Alarmierung auf Schwesternrufanlage

Produktinformationen "Funk-Rufsystem: Puste-Sensor | Atemsensor HC-110 incl. Funk-Alarmierung auf Schwesternrufanlage"

AAL-Profiline Profi-Funk-Rufsystem-Set für Menschen mit motorischen Einschränkungen:

Funk-Atemsensor / "Puste-Sensor" HC-110 + anschlussfertigen Funkempfänger zur Anbindung an vorhandene Schwesternruf-Anlage

Der HC-110 ist ein berührungsloser, atemgesteuerter Rufsensor für bewegungstechnisch stark eingeschränkte Personen. In dem Sensorkopf ist eine optische Zustandsanzeige und ein konstant leuchtendes Findelicht eingebaut. Wird ein Ruf ausgelöst, wechselt die Farbe von blau auf rot und beruhigt so den Hilfesuchenden.

Durch die Universalklemme und dem flexiblen Schwanenhals ist eine einfache Montage und Ausrichten des Sensors möglich. Dieser Funk-Atemsensor ist mit allen AAL-Profiline Funk-Empfängern kompatibel.

Der mitgelieferte Funk-Empfänger HC-Nursecall bindet den AAL-Homecare Funksender an Ihre vorhandene Schwesternruf-Anlage an.

Dieses Set besteht aus:
  • AAL-Homecare Funk-Atemsensor / "Puste-Sensor" HC-110
  • AAL-Homecare Funk-Empfänger incl. Kabelsatz passend zu Ihrem Schwesternruf-System.

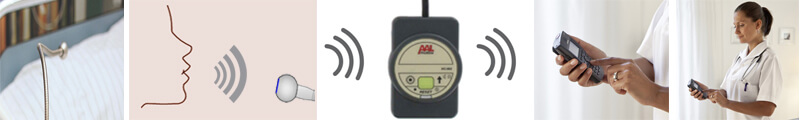

Der Atemsensor sendet per Funk auf den Funk-Empfänger, der in die Anschlussdose der Rufanlage eingesteckt wird.

Die Rufanlage wiederum signalisiert auf die vorhandenen Schwesternruf Empfänger.



Bestellablauf:

Nach der Auftragserteilung bekommen Sie einen Fragebogen von uns, womit wir ermitteln, welchen Adaptersatz Sie benötigen.
Anschließend versenden wir dann Ihre Ware komplett betriebsfertig. Da diese Anbindungen immer individuell gefertigt werden, beträgt die Lieferzeit ca. 4 Wochen.

Wichtig ist, dass Sie eine freie Anschlussdose bzw. einen freien Steckplatz in Ihrem Schwestern-Rufsystem haben.

Wenn das Funk-System an den Steckplatz eines vorhandenen Birn-Tasters gesteckt werden soll und dieser ersetzt werden muss, können Sie diese Lösung z.B. mit dem zusätzlichen Funk-Rufauslöser Vario-Pull kombinieren (siehe Zubehör). So könnten Sie z.B. einen Rufknopf und eine Alarm-Trittmatte ohne großen Aufwand an einer Anschlussdose betreiben.

Bei manchen Schwesternrufanlagen ist auch die Anbindung zusätzlich zum vorhandenen Birn-Taster möglich, das wird von uns auch über den Fragebogen geklärt.




Infos zu den Komponenten:

Sender: AAL-Homecare Funk-Pustesender/-Atemsensor HC-110

Der Atemsensor dient als Rufmelder für motorisch stark eingeschränkte Personen. Er nimmt über den Sensorkopf die vom Patienten als Ruf getätigten Blasgeräusche auf und löst damit einen Ruf aus. Solange lauter Umgebungsschall vorhanden ist, wird eine Rufauslösung blockiert, um Fehlauslösungen durch laute Störgeräusche zu vermeiden.
Durch die leicht anwendbare Funktechnologie kann der Atemsensor sowohl im Privathaushalt, wie auch in Heimen jederzeit sekundenschnell eingesetzt werden.
In dem Sensorkopf ist eine optische Zustandsanzeige und ein konstant leuchtendes Findelicht eingebaut.

Auch in lauter Umgebung

Der AAL-Profiline Atemsensor als berührungsloser Hauch-Sensor bietet erhebliche Verbesserungen gegenüber den bekannten Blassensoren, da er durch geringstes Anhauchen gezielt einen Ruf auslösen kann. Dies funktioniert auch zuverlässig bei lauten Umgebungsgeräuschen (TV, Radio etc.).

Störgeräuschunterdrückung

Um Fehlauslösungen zu vermeiden wird, solange zu lauter Umgebungsschall vorhanden ist, eine Rufauslösung blockiert. Die Empfindlichkeit ist in mehreren Stufen regelbar. Wird der Regler nach links Richtung EINS gedreht, führen schon geringe Störgeräusche zur Blockade einer Rufauslösung. Damit ist aber der Atemsensor empfindlicher für Blasgeräusche zur Rufauslösung.

Je höher die Ziffer gewählt wird, umso unempfindlicher ist der Atemsensor gegen Umgebungsgeräusche. Das bedeutet allerdings eine spätere Auslösung bei Atemgeräuschen, aber besseres Fehlalarmverhalten.
Die vor Ort optimale Einstellung des Umgebungsschallpegels muss durch Testen unter Einbezug von z.B. Fernseh- oder Radiogeräuschen erreicht werden. Die gelbe Warnanzeige sollte möglichst wenig aufleuchten.
Voreingestellt ist der Atemsensor auf der Stufe ZWEI.

Hinweis: Das Ausblenden von Störgeräuschen ist ein Kompromiss zwischen dem Verhindern falscher Rufauslösungen und zeitweisem Blockieren des Gerätes. Abhängig vom Zustand und Lautvermögen des Patienten muss abgewogen werden. Im Zweifelsfall ist eine Einstellung für geringe Störschallpegel zu wählen, obwohl dann die Möglichkeit von Ruf-Fehlauslösungen ansteigt.

Hauptmerkmale in Stichpunkten:

  • Völlig neuartiger Hauch-Sensor mit überragendem Know-How.
  • Zuverlässige Meldung trotz geringer Atemkraft.
  • Berührungslos, bis zu 15 cm Abstand möglich.
  • Schlanke Ausführung, keine Schläuche, keine Filter und kein Sputumabscheider notwendig.
  • Optische Zustandsanzeige direkt am Sensorkopf, inkl. Findelicht.
  • Schnelle Montage.
  • Ausführung in Metalloberfläche, einfache Pflege und Hygiene.
  • Sender-Überwachung mit täglicher Testmeldung gem. DIN/EN 50134
  • „Batterie schwach“ Erkennung mit LED-Anzeige und Weiterleitung an Funkempfänger
  • Betriebsfrequenz:   869,23 MHz (sichere Sozialalarmfrequenz)
  • Kompatibel mit AAL-Homecare Funk-Empfängern



Platzierung und Montage des Atemsensors

Das Gerät so platzieren, dass der Blasdetektor am Ende des Schwanenhalses in ca. 5–15 cm Abstand vor dem Mund der rufenden Person positioniert werden kann. Der Schwanenhals ist dazu entsprechend zu biegen. Zur Befestigung ist am Gerät eine Montageklemme angebracht.

An Stellen, wo solche möglichen Befestigungsbeschädigungen nicht zulässig sind, darf nicht montiert werden. Es wird dann das Bodenstativ (nicht im Lieferumfang enthalten) empfohlen.







Empfänger: HC-Nursecall

Der HC-Nursecall Funk-Ruf-Empfänger ermöglicht das einfache Anbinden von Funk-Sendern aus dem AAL-Profiline-System an alle gängigen Schwesternrufsysteme.
Die Stromversorgung wird meistens von der Rufanlage über die Steckbuchse geliefert. Für Anwendungen wo dies nicht möglich ist, wird der Empfänger ohne Aufpreis mit externem Steckernetzteil ausgeliefert.

Der Funk-Empfänger wird von uns mit dem passenden Kabelsatz zu Ihrer Schwesternrufanlage geliefert. Sie stecken ihn ein und das System ist einsatzfähig.

Funkempfänger AAL-Profiline mit spezifischem Kabelsatz:

  • Adaption an alle gängigen Schwesternrufanlagen
  • Steckerabwurf-Alarm
    Abzugsüberwachung: sofern im verwendetem Rufsystem vorhanden
  • Störungsanzeige gem. DIN/EN 50134 (Frequenzblockade)
  • Schutzart IP30
  • 3 Schaltkanäle
  • Sicherer Funkbereich (Sozialarm-Frequenz)
  • Optische Betriebsanzeige (abschaltbar), 2 LEDs: rot, grün
  • Pflegezeit einstellbar (3, 5, 10, 20 oder 30 min)
    Der Empfänger leitet während der Pflegezeit keinen Alarm weiter, das Pflegepersonal kann dann ohne Alarm auf die Matte treten.
    Per Knopfdruck am Empfänger oder per Pflege-Funk-Sender aktivierbar.
  • Batterieüberwachung: Störungsanzeige "Batterie schwach" vom Sender mit Weiterleitung an Rufanlage
  • Pflegemodus (Sender einzeln wählbar)
  • Mastermodus (alle Sender werden erkannt)
  • wird "gepaart" mit Funksender geliefert
  • bis zu 64 Funk-Sender können angemeldet werden
  • kann mit zusätzlichen Funk-Rufauslöser z.B. Vario-Pull kombiniert werden.
    Ideal, wenn das Funk-System an den Steckplatz eines vorhandenen Birn-Tasters gesteckt wird und dieser ersetzt werden muss.
  • Optische Alarmmeldung
  • Akustische Alarmmeldung
  • Kein Auslösen durch fremde Sender, dank sicherer Sozialalarm Frequenz.
  • Betriebsspannung: 24V DC, ca 20 Ma
    über Speisung Lichtrufanlage oder optional externem Netzteil
  • Anschlussstecker, gemäß Fragebogen und baulichen Gegebenheiten




Allgemeine Informationen zum AAL-Profiline Funk-System:

Das AAL-Profiline Funk-System bietet Ihnen extrem hochwertige Komponenten, die auch schon in der professionellen Pflege eingesetzt werden.

Sie können sich hiermit technisch besonders hochwertige und robuste Lösungen zusammenstellen. Viele Sender sind wasserdicht und desinfizierbar.



AAL steht für Active Assisted Living.

Dieser abstrakt klingende Begriff bezieht sich primär auf den Privatbereich und meint etwas sehr Konkretes: den Einsatz intelligenter Technik, die das Leben einfacher, sicherer und gesünder macht – und die dazu beiträgt, dass Menschen so lange und so selbstbestimmt wie möglich in ihrem vertrauten Zuhause leben können, besonders, wenn sie bereits auf Unterstützung oder Pflege angewiesen sind.
Schon heute gibt es eine wachsende Zahl überzeugender AAL-Anwendungen. Sie reichen vom kleinen Bettsensor, der beim nächtlichen Toilettengang sanft das Licht anschaltet, bis hin zu komplexen telemedizinischen Diensten, die eine kontinuierliche Betreuung in den eigenen vier Wänden ermöglichen.

Profi-Komponenten und Profi-Einsatz

Lassen Sie sich als Pfleger/Pflegerin nicht durch den Begriff "Homecare" verunsichern. Die AAL-Homecare Komponenten erfüllen höchste Qualitätsansprüche, sind sehr robust und werden daher unter anderem in Altenheimen, Krankenhäuser, Senioren-WGs und der Tagespflege eingesetzt. Hier dienen Sie bereits seit Jahren zur Unterstützung in der Pflege.

Durch das AAL-Homecare Funk-System ist es endlich möglich, die Top-Produkte zuhause und in Einrichtungen einzusetzen. Sie können Ihr AAL-Homecare Funk-System aus vielen Sendern und Empfängern zusammenstellen.

Je nach Krankheitsbild, Pflegesituation oder persönlichem Umfeld sind verschiedene Zusammenstellungen und Lösungen sinnvoll.

Wir beraten Sie gern! Ganz unverbindlich und kostenlos.



Ein Funk-System / eine Funk-Signal-Anlage besteht immer aus mindestens 2 Komponenten:



1. AAL-Profiline Funk-Sender:

Sie haben die Auswahl aus einem sehr großen Sortiment, viele Produkte sind auch für den Profi-Einsatz in Einrichtungen und Krankenhäusern geeignet. Ideal als Einzel-Lösung oder zum Ergänzen vorhandener Systeme.

"Standard" Funksender:
  • Funk-Rufknöpfe als Armband, Kette
  • Alarm-Trittmatten
  • Rauchmelder, etc.
"Spezial" Funksender:
  • Zugtaster, auch in wasserdicht und desinfizierbar lieferbar
  • Wand-Rufsender, wasserdicht und desinfizierbar
  • Fuß-Taster
  • Puste-Sensoren - durch Atem aktiviert
  • Ruf-Auslöser für motorisch eingeschränkte Personen: Kissen, Bälle, Großtastenrufknöpfe
  • Geräuschmelder - ausgelöst durch Rufe
  • Bewegungsmelder mit spezieller Ausstattung für Pflegekräfte - incl. Laufrichtungserkennung und Abstellfunktionen
  • Tür-Magnetschalter - zum Melden, wenn eine Tür geöffnet wird
  • Tür-Wächter-Systeme - zum Melden, wenn eine Tür geöffnet wird
  • Universal-Sender für eigene Lösungen
Abstell-/Quittierungs-Funksender:
  • optionale Funksender zum Abstellen des Alarms


Je nach verwendetem Empfänger können bis zu 64 Sender angelernt werden.
Ein Fehlalarm durch Auslösen fremder Sender ist nicht möglich, da die AAL-Profiline Komponenten auf der sicheren Sozialalarm-Frequenz arbeiten.

Eine Übersicht aller kompatiblen Sender finden Sie hier: AAL-Profiline Funk-Sender


2. AAL-Profiline Funk-Empfänger:

Die Funk-Empfänger melden solange bis der Alarm am Empfänger abgeschaltet (quittiert) wird. Damit stellen wir sicher, dass Ihnen keine wichtige Meldung entgeht.

Sie haben die Wahl aus folgenden AAL-Profiline Funk-Empfängern:

  • Anbindung an die vorhandene Schwesternrufanlage
    mit dem anschlussfertigen Funk-Rufanlagen-Empfänger AAL Profiline Nursecall
    (Wird für Ihre vorhandene Anlage konfektioniert)
  • Mobiler Funk-Empfänger
    Signalisiert durch Ton- und Lichtsignale
    flexible Stromversorgung durch USB-Anschluss
  • Steckdosen Funk-Empfänger
    Signalisiert durch Ton- und Lichtsignale
  • Funk-Steckdose
    Signalisiert durch Anschaltung eingesteckter Geräte wie Stehlampen, etc.
  • Funk-Notruftelefon
    Signalisiert durch Ton- und Lichtsignale und durch an Anruf and die programmierten Kontaktpersonen
  • Funk-GSM-Hausnotruf-System "VarioCall-Connect(r)"
    Signalisiert durch Anruf an die programmierten Kontaktpersonen, wenn Notrufgerät in der Basis steckt
  • Universal-Funk-Empfänger mit offenen Kabelenden
    Zum Anbinden eigener Lösungen und Schaltungen, nur für Fachleute

Eine Übersicht aller kompatiblen Empfänger finden Sie hier: AAL-Profiline Funk-Empfänger

Die AAL-Profiline Funk-Komponenten müssen einmalig miteinander gekoppelt werden. Wenn Sie die Produkte bei uns zusammenkaufen, haben wir das bereits für Sie erledigt.

Auspacken, Anschließen, Funktioniert!



 Weitere Details, die Lieferübersicht und technische Informationen können Sie dem AAL-Profiline Gesamtkatalog entnehmen.




Lieferumfang dieses Sets:

  • AAL Profiline Atem-Sender HC-110
  • 230V Netzteil für Sensoreinheit
  • Batterie für Funkeinheit
  • 1 x AAL-Profiline Funkempfänger incl. Kabelsatz, passend zu Ihrem Schwesternruf-System.
  • Falls die Stromversorgung nicht über die Rufanlage möglich ist, liegt ein 230V Netzteil bei.
  • Bedienungsanleitungen
optionales Zubehör:
  • Sender/Empfänger aus dem AAL-Profiline Funk-System







Info zum Hersteller AAL-Homecare

Lehmann Elektronik GmbH
Nibelungenstrasse 4
53859 Niederkassel
Mail: kontakt@lehmannweb.de

Alarm-Dauer: wie Schwestern-Rufanlage
Anzahl Sender enthalten: 1
Funk-Empfänger: stationär
Funk-System: AAL-Profiline
Produkt-Art: Komplett-Set
Reichweite: max 50-250m
Sender-Art: Puste-Sender, per Atem, bei_Motorischen_Einschränkungen
Signalisierung: Schwestern-Rufanlage
Stromversorgung Empfänger: Netzteil_(enthalten), über Schwesternrufanlage
Tragevariante Sender: am Bett
Zielgruppe: Demenz WG, Krankenhaus, Pflege-Einrichtung, Praxen, Tagespflege

Lehmann Elektronik GmbH
Nibelungenstrasse 4
53859 Niederkassel
Mail: kontakt@lehmannweb.de

0 von 0 Bewertungen

Durchschnittliche Bewertung von 0 von 5 Sternen

Bewerten Sie dieses Produkt!

Teilen Sie Ihre Erfahrungen mit anderen Kunden.


Technische Daten:



Funk-Atemsensor HC-110
  • Ausführung: Berührungsloser Atemsensor als Rufsignaldetektor,
  • mit Störgeräuschunterdrückung
  • Stromversorgung: Steckernetzteil 24 V DC / 200 mA
  • Einstellelemente: Umgebungsschall-Unterdrückung, Helligkeit Findelicht
  • Anzeigen:
    Am Sensorkopf: Ruf, Findelicht
    Am Gerät: Betriebsanzeige, Ruf, Rufsperrung durch Umgebungsschall
  • Schutzart: IP 30 (nicht in Nassbereichen oder bei Feuchte verwenden)
  • Abmessungen: 130 x 80 x 30 mm (B x H x T),
  • Flexibler Stahlpositionierungsarm ca. 600 mm,
  • Montageklemme 135 x 88 x 44 mm (BxHxT)
  • Sensorkopf Ø 25 mm
  • Gewicht: ca. 950 g

Sendeeinheit mit Netzteil
  • Ausführung: Atemsensor Sendeeinheit mit Netzteil
  • Meldung: Rufweiterleitung durch Funkübertragung,
  • Frequenz 869,23 MHz (sichere Sozialalarm Frequenz)
  • Spannungsversorgung:
    Funkmodul: Knopfzelle 3 V (CR 2032);
    Versorgung des Basisgerätes über Steckernetzteil 24 V DC / 200 mA
  • Anzeigen: LEDs
  • Schutzart: IP 30 (nicht in Nassbereichen oder bei Feuchte verwenden)
  • Abmessungen: Funkmodul 40 x 40 x 20 mm (B x H x T);
  • Anschlusskabel (SUB-D-Buchse 9 pol.) ca. 300 mm
  • Steckernetzteil mit ca. 1800 mm Anschlusskabel
  • Gewicht: ca. 160 g
  • Zulassungen: CE, RoHS, WEEE



Reinigung

Empfohlen wird ein weicher, leicht feuchter Lappen mit etwas Spülmittel ggfs. mit Zusatz von Desinfektionsmittel gem. DIN / EN 13727. Auf keinen Fall scheuernde oder ätzende Reinigungsmittel verwenden. Zur Reinigung lässt sich das Kissenteil abnehmen.


Funkempfänger AAL-Homecare Profiline "HC-Nursecall" mit spezifischem Kabelsatz:
  • kompatibel mit AAL-Homecare Funksendern
  • Bis zu 64 Sender einlernbar
  • Frequenz: 869,2375 MHz (Sozialalarm-Frequenz)
  • wird "gepaart" mit Funksender geliefert
  • 2 LEDs: rot, grün
  • Batterieüberwachung: Störungsanzeige "Batterie schwach" vom Sender
  • Abzugsüberwachung: sofern im verwendetem Rufsystem vorhanden
  • Betriebsspannung: 24V DC, ca 20 Ma
    über Speisung Lichtrufanlage oder optional externem Netzteil
  • Anschlussstecker. gemäß Fragebogen und baulichen Gegebenheiten



Momentan keine FAQ für diesen Artikel vorhanden.

Zubehör

Lehmann 990.336: Wandhalter für Variorec6/7/HC-502
Wandhalter für Lehmann Variorec7/6/HC-502 Mit dem Wandhalter können Sie Ihren Empfänger einfach an die Wand montieren. So haben Sie die Anzeigen des Gerätes immer im Blick.   Die Halterung wird fest an dem Untergrund fixiert. Der eigentliche Empfänger wird per Magnet gehalten und kann so auch jederzeit problemlos mitgenommen werden. Kompatibel mit folgenden Empfängern: AAL-Homecare HC-Nursecall AAL-Homecare HC-502 AAL-Homecare HC-526-00 AAL-Homecare HC-526-01 Lehmann Variorec6 Lehmann Variorec7   Kein Empfänger im Lieferumfang enthalten!

29,00 €*
Tipp
AAL-Homecare HC-170 VarioPull: 2in1-Sender, Ruftaster & Funk-Zugtaster / Deckenzugtaster
  • 2in1 Funk-Sender:
    als Funk-Rufknopf und Zugtaster einsetzbar
  • kompatibel mit AAL-Homecare Funk-Empfängern
  • desinfizierbar + wasserfest, IP68

196,95 €*

Ähnliche Artikel

Funk-Rufsystem: Rufmelder HC-315 incl. Funk-Alarmierung auf Schwesternrufanlage
  • Funk-Set: 1x Ruf-Sender und Schwesternruf-Anbindung
  • wird durch Sprache/Rufe aktiviert
  • Signalisierung auf vorhandene Schwestern-Rufanlage
  • für Personen, die keinen Taster betätigen können oder möchten

892,85 €*
Tipp
Funk-Rufsystem: Bewegungsmelder Vario-Care HC-425 incl. Funk-Alarmierung auf Schwesternrufanlage
  • Funk-Set: 1x Bewegungsmelder und Schwesternruf-Anbindung
  • löst aus, wenn sich jemand durch den überwachten Bereich bewegt
  • Richtungserkennung: Pflegepersonal löst keinen Alarm aus
  • Signalisierung auf vorhandene Schwestern-Rufanlage

988,00 €*
Funk-Rufsystem: Notrufkissen HC-101 incl. Funk-Alarmierung auf Schwesternrufanlage
  • Funk-Set: 1x Notruf-Kissen und Schwesternruf-Anbindung
  • löst aus, sobald jemand auf das Kissen drückt!
  • Signalisierung auf vorhandene Schwestern-Rufanlage
  • für Personen mit starken motorischen Einschränkungen

914,87 €*
