Funk-Rufsystem: Puste-Sensor HC-110 incl. Funk-Steckdose HC-503 (schaltet 230V Geräte ein/aus)

1.632,68 € *

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • HC-110-S03
  • 0767523525716

Unser Service:

AAL-Profiline Funk-Rufsystem-Set für Menschen mit starken motorischen Einschränkungen:... mehr
Produktinformationen "Funk-Rufsystem: Puste-Sensor HC-110 incl. Funk-Steckdose HC-503 (schaltet 230V Geräte ein/aus)"

AAL-Profiline Funk-Rufsystem-Set für Menschen mit starken motorischen Einschränkungen:

Funk-Atemsensor / "Puste-Sensor" HC-110 + Funk-Steckdosen-Empfänger HC-503

Der HC-110 ist ein berührungsloser, atemgesteuerter Rufsensor für bewegungstechnisch stark eingeschränkte Personen. In dem Sensorkopf ist eine optische Zustandsanzeige und ein konstant leuchtendes Findelicht eingebaut. Wird ein Ruf ausgelöst, wechselt die Farbe von blau auf rot und beruhigt so den Hilfesuchenden.

Durch die Universalklemme und dem flexiblen Schwanenhals ist eine einfache Montage und Ausrichten des Sensors möglich. Dieser Funk-Atemsensor ist mit allen AAL-Profiline Funk-Empfängern kompatibel.

Der HC-503 Steckdosen-Empfänger wird in eine 230V Steckdose gesteckt und schaltet die darin eingesteckten Geräte wie beispielsweise eine Nachttisch- oder Stehlampe ein bzw. ein/aus.

Dieses Set besteht aus:

  • AAL-Homecare Funk-Atemsensor / "Puste-Sensor" HC-110
  • AAL-Homecare Funk-Steckdose HC-503

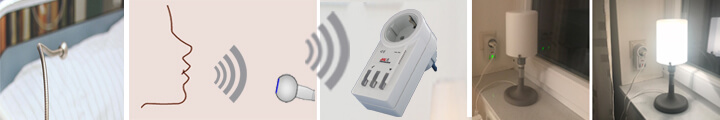

Der Atemsensor sendet per Funk auf den mitgelieferten Funk-Empfänger HC-503 und schaltet die darin eingesteckten Verbraucher.

Die abgebildete Lampe ist NICHT im Lieferumfang.




Infos zu den Komponenten:

Sender: AAL-Homecare Funk-Pustesender/-Atemsensor HC-110

Der Atemsensor dient als Rufmelder für motorisch stark eingeschränkte Personen. Er nimmt über den Sensorkopf die vom Patienten als Ruf getätigten Blasgeräusche auf und löst damit einen Ruf aus. Solange lauter Umgebungsschall vorhanden ist, wird eine Rufauslösung blockiert, um Fehlauslösungen durch laute Störgeräusche zu vermeiden.
Durch die leicht anwendbare Funktechnologie kann der Atemsensor sowohl im Privathaushalt, wie auch in Heimen jederzeit sekundenschnell eingesetzt werden.
In dem Sensorkopf ist eine optische Zustandsanzeige und ein konstant leuchtendes Findelicht eingebaut.

Auch in lauter Umgebung

Der AAL-Profiline Atemsensor als berührungsloser Hauch-Sensor bietet erhebliche Verbesserungen gegenüber den bekannten Blassensoren, da er durch geringstes Anhauchen gezielt einen Ruf auslösen kann. Dies funktioniert auch zuverlässig bei lauten Umgebungsgeräuschen (TV, Radio etc.).

Störgeräuschunterdrückung

Um Fehlauslösungen zu vermeiden wird, solange zu lauter Umgebungsschall vorhanden ist, eine Rufauslösung blockiert. Die Empfindlichkeit ist in mehreren Stufen regelbar. Wird der Regler nach links Richtung EINS gedreht, führen schon geringe Störgeräusche zur Blockade einer Rufauslösung. Damit ist aber der Atemsensor empfindlicher für Blasgeräusche zur Rufauslösung.

Je höher die Ziffer gewählt wird, umso unempfindlicher ist der Atemsensor gegen Umgebungsgeräusche. Das bedeutet allerdings eine spätere Auslösung bei Atemgeräuschen, aber besseres Fehlalarmverhalten.
Die vor Ort optimale Einstellung des Umgebungsschallpegels muss durch Testen unter Einbezug von z.B. Fernseh- oder Radiogeräuschen erreicht werden. Die gelbe Warnanzeige sollte möglichst wenig aufleuchten.
Voreingestellt ist der Atemsensor auf der Stufe ZWEI.

Hinweis: Das Ausblenden von Störgeräuschen ist ein Kompromiss zwischen dem Verhindern falscher Rufauslösungen und zeitweisem Blockieren des Gerätes. Abhängig vom Zustand und Lautvermögen des Patienten muss abgewogen werden. Im Zweifelsfall ist eine Einstellung für geringe Störschallpegel zu wählen, obwohl dann die Möglichkeit von Ruf-Fehlauslösungen ansteigt.

Hauptmerkmale in Stichpunkten:

  • Völlig neuartiger Hauch-Sensor mit überragendem Know-How.
  • Zuverlässige Meldung trotz geringer Atemkraft.
  • Berührungslos, bis zu 15 cm Abstand möglich.
  • Schlanke Ausführung, keine Schläuche, keine Filter und kein Sputumabscheider notwendig.
  • Optische Zustandsanzeige direkt am Sensorkopf, inkl. Findelicht.
  • Schnelle Montage.
  • Ausführung in Metalloberfläche, einfache Pflege und Hygiene.
  • Sender-Überwachung mit täglicher Testmeldung gem. DIN/EN 50134
  • „Batterie schwach“ Erkennung mit LED-Anzeige und Weiterleitung an Funkempfänger
  • Betriebsfrequenz:   869,23 MHz (sichere Sozialalarmfrequenz)
  • Kompatibel mit AAL-Homecare Funk-Empfängern



Platzierung und Montage des Atemsensors

Das Gerät so platzieren, dass der Blasdetektor am Ende des Schwanenhalses in ca. 5–15 cm Abstand vor dem Mund der rufenden Person positioniert werden kann. Der Schwanenhals ist dazu entsprechend zu biegen. Zur Befestigung ist am Gerät eine Montageklemme angebracht.

An Stellen, wo solche möglichen Befestigungsbeschädigungen nicht zulässig sind, darf nicht montiert werden. Es wird dann das Bodenstativ (nicht im Lieferumfang enthalten) empfohlen.





Empfänger: AAL-Homecare Funk-Steckdosen-Empfänger HC-503

Funk-Empfänger mit eingebauter, geschalteter 230V Steckdose.

Sie haben mit der AAL Profiline Funksteckdose die Möglichkeit, zusätzliche Geräte wie beispielsweise eine Nachttisch- oder Stehlampe einzuschalten.
Für mehr Freiheit, ohne auf Sicherheit verzichten zu müssen!

Im Krankenhaus ist sofort jemand zu Stelle, wenn gerufen wird. Aber auch im häuslichen Bereich können Sie auf Knopfdruck Hilfe holen – ohne komplizierte Technik und Installationsaufwand.

Durch den AAL-Profiline Alarmempfänger können Sie jederzeit einen Hilfewunsch durch Einschalten eines Gerätes zur Kenntnis geben. Die Funk-Steckdosen HC-503 wird in eine 230V Steckdose gesteckt und nimmt dort den Stromstecker, des zu schaltenden Gerätes auf.



3 Funktionsweisen der Funk-Steckdose:

1.  Toggle-Modus: Wie herkömmliche Funk-Steckdose

Die Schaltstellung EIN/AUS wechselt mit jeder Auslösung der angelernten Funk-Sender. Jede Alarmierung schaltet die Steckdose in dem Empfänger: Ein-Aus-Ein-Aus-usw.

Anwendungs-Beispiel:
Ein Funk-Taster würde z.B. eine Lampe einschalten. Ein erneuter Druck schaltet die Lampe aus.

2. 5Min EIN-Modus: ideal für nachts oder als Funk-Empfänger

Durch das Funksignal wird das eingesteckte Gerät für ca. 5 Minuten „EIN“ geschaltet.
Mit einem erneuten Funk-Schaltsignal beginnen die 5 Minuten erneut abzulaufen (Re-Trigger)

Anwendungs-Beispiel:
- Eine Funk-Matte vor dem Bett würde z.B. eine Lampe einschalten. Die Lampe leuchtet bis 5Min nach dem letzten Tritt auf der Matte.
- Der Rufknopf schaltet per Funk die Stehlampe im Wohnzimmer an. Der schwerhörige Lebenspartner bemerkt so, dass Hilfe benötigt wird.

3. Handbedienung:

Direktes Setzen der Schaltstellung über die Taster (während des Betriebes immer möglich).



Hauptmerkmale HC-503:
  • Funk-Steckdose
  • 3 verschiedene Einsatzarten
    - 5Min an
    - Toggle An/Aus
    - Handbetrieb
  • Meldung, wenn die Batterie vom Sender schwach wird
  • Bis zu 64 Sender einlernbar
  • Frequenz: 869,23 MHz (sichere Sozialalarm Frequenz)
  • Schutzart: IP 30
  • Ruflautstärke: 85dB
  • Spezifikationen nach DIN/EN 50134



Vorsicht

Die Funksteckdose darf nicht als alleinige Schaltvorrichtung für ein Elektrogerät verwendet werden.
Die Funksteckdose ist nicht zum Schalten starker Elektroverbraucher geeignet! Zu hohe Schaltströme können die Lebensdauer der internen Schaltkontakte beeinträchtigen oder zum Verlust des Ausschaltvermögens führen. Die max. Schaltleistung von 10 A darf in keinem Fall überschritten werden!




Allgemeine Informationen zum AAL-Profiline Funk-System:

Das AAL-Profiline Funk-System bietet Ihnen extrem hochwertige Komponenten, die auch schon in der professionellen Pflege eingesetzt werden.

Sie können sich hiermit technisch besonders hochwertige und robuste Lösungen zusammenstellen. Viele Sender sind wasserdicht und desinfizierbar.



AAL steht für Active Assisted Living.

Dieser abstrakt klingende Begriff bezieht sich primär auf den Privatbereich und meint etwas sehr Konkretes: den Einsatz intelligenter Technik, die das Leben einfacher, sicherer und gesünder macht – und die dazu beiträgt, dass Menschen so lange und so selbstbestimmt wie möglich in ihrem vertrauten Zuhause leben können, besonders, wenn sie bereits auf Unterstützung oder Pflege angewiesen sind.
Schon heute gibt es eine wachsende Zahl überzeugender AAL-Anwendungen. Sie reichen vom kleinen Bettsensor, der beim nächtlichen Toilettengang sanft das Licht anschaltet, bis hin zu komplexen telemedizinischen Diensten, die eine kontinuierliche Betreuung in den eigenen vier Wänden ermöglichen.

Profi-Komponenten und Profi-Einsatz

Lassen Sie sich als Pfleger/Pflegerin nicht durch den Begriff "Homecare" verunsichern. Die AAL-Homecare Komponenten erfüllen höchste Qualitätsansprüche, sind sehr robust und werden daher unter anderem in Altenheimen, Krankenhäuser, Senioren-WGs und der Tagespflege eingesetzt. Hier dienen Sie bereits seit Jahren zur Unterstützung in der Pflege.

Durch das AAL-Homecare Funk-System ist es endlich möglich, die Top-Produkte zuhause und in Einrichtungen einzusetzen. Sie können Ihr AAL-Homecare Funk-System aus vielen Sendern und Empfängern zusammenstellen.

Je nach Krankheitsbild, Pflegesituation oder persönlichem Umfeld sind verschiedene Zusammenstellungen und Lösungen sinnvoll.

Wir beraten Sie gern! Ganz unverbindlich und kostenlos.



Ein Funk-System / eine Funk-Signal-Anlage besteht immer aus mindestens 2 Komponenten:



1. AAL-Profiline Funk-Sender:

Sie haben die Auswahl aus einem sehr großen Sortiment, viele Produkte sind auch für den Profi-Einsatz in Einrichtungen und Krankenhäusern geeignet. Ideal als Einzel-Lösung oder zum Ergänzen vorhandener Systeme.

"Standard" Funksender:
  • Funk-Rufknöpfe als Armband, Kette
  • Alarm-Trittmatten
  • Rauchmelder, etc.
"Spezial" Funksender:
  • Zugtaster, auch in wasserdicht und desinfizierbar lieferbar
  • Wand-Rufsender, wasserdicht und desinfizierbar
  • Fuß-Taster
  • Puste-Sensoren - durch Atem aktiviert
  • Ruf-Auslöser für motorisch eingeschränkte Personen: Kissen, Bälle, Großtastenrufknöpfe
  • Geräuschmelder - ausgelöst durch Rufe
  • Bewegungsmelder mit spezieller Ausstattung für Pflegekräfte - incl. Laufrichtungserkennung und Abstellfunktionen
  • Tür-Magnetschalter - zum Melden, wenn eine Tür geöffnet wird
  • Tür-Wächter-Systeme - zum Melden, wenn eine Tür geöffnet wird
  • Universal-Sender für eigene Lösungen
Abstell-/Quittierungs-Funksender:
  • optionale Funksender zum Abstellen des Alarms


Je nach verwendetem Empfänger können bis zu 64 Sender angelernt werden.
Ein Fehlalarm durch Auslösen fremder Sender ist nicht möglich, da die AAL-Profiline Komponenten auf der sicheren Sozialalarm-Frequenz arbeiten.

Eine Übersicht aller kompatiblen Sender finden Sie hier: AAL-Profiline Funk-Sender


2. AAL-Profiline Funk-Empfänger:

Die Funk-Empfänger melden solange bis der Alarm am Empfänger abgeschaltet (quittiert) wird. Damit stellen wir sicher, dass Ihnen keine wichtige Meldung entgeht.

Sie haben die Wahl aus folgenden AAL-Profiline Funk-Empfängern:

  • Anbindung an die vorhandene Schwesternrufanlage
    mit dem anschlussfertigen Funk-Rufanlagen-Empfänger AAL Profiline Nursecall
    (Wird für Ihre vorhandene Anlage konfektioniert)
  • Mobiler Funk-Empfänger
    Signalisiert durch Ton- und Lichtsignale
    flexible Stromversorgung durch USB-Anschluss
  • Steckdosen Funk-Empfänger
    Signalisiert durch Ton- und Lichtsignale
  • Funk-Steckdose
    Signalisiert durch Anschaltung eingesteckter Geräte wie Stehlampen, etc.
  • Funk-Notruftelefon
    Signalisiert durch Ton- und Lichtsignale und durch an Anruf and die programmierten Kontaktpersonen
  • Funk-GSM-Hausnotruf-System "VarioCall-Connect(r)"
    Signalisiert durch Anruf an die programmierten Kontaktpersonen, wenn Notrufgerät in der Basis steckt
  • Universal-Funk-Empfänger mit offenen Kabelenden
    Zum Anbinden eigener Lösungen und Schaltungen, nur für Fachleute

Eine Übersicht aller kompatiblen Empfänger finden Sie hier: AAL-Profiline Funk-Empfänger

Die AAL-Profiline Funk-Komponenten müssen einmalig miteinander gekoppelt werden. Wenn Sie die Produkte bei uns zusammenkaufen, haben wir das bereits für Sie erledigt.

Auspacken, Anschließen, Funktioniert!



 Weitere Details, die Lieferübersicht und technische Informationen können Sie dem AAL-Profiline Gesamtkatalog entnehmen.




Lieferumfang dieses Sets:

  • AAL Profiline Atem-Sender HC-110
  • 230V Netzteil für Sensoreinheit
  • Batterie für Funkeinheit
  • AAL Profiline Funk-Steckdose HC-503
  • Bedienungsanleitungen

 Es ist KEINE Lampe mit im Lieferumfang dieses Artikels.

optionales Zubehör:
  • Kontaktmatte/Alarm-Trittmatte zum Einschalten des Lichts beim Darauftreten
  • Bewegungsmelder HC-425 zum Einschalten des Lichts beim Aufstehen
  • Sender/Empfänger aus dem AAL-Profiline Funk-System






Zielgruppe: chronisch kranke Menschen, sicherheitsbewusste Menschen, Senioren, Pflege zuhause
Sender-Art: bei_motorischen_Einschränkungen, Puste-Sender, per Atem
Anzahl Sender enthalten: 1
Tragevariante Sender: am Bett
Funk-Empfänger: stationär
Signalisierung: LEDs, schaltet 230V Geräte ein
Alarm-Dauer: 5 Minuten, bis 2. Auslösung
Reichweite: max 50-250m
Stromversorgung Empfänger: Netzteil_(enthalten)
Funk-System: AAL-Profiline
Produkt-Art: Komplett-Set
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Funk-Rufsystem: Puste-Sensor HC-110 incl. Funk-Steckdose HC-503 (schaltet 230V Geräte ein/aus)"
Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Ich habe die Datenschutzbestimmungen zur Kenntnis genommen.

Eigenschaften: "Funk-Rufsystem: Puste-Sensor HC-110 incl. Funk-Steckdose HC-503 (schaltet 230V Geräte ein/aus)"
Zielgruppe: chronisch kranke Menschen, sicherheitsbewusste Menschen, Senioren, Pflege zuhause
Sender-Art: bei_motorischen_Einschränkungen, Puste-Sender, per Atem
Anzahl Sender enthalten: 1
Tragevariante Sender: am Bett
Funk-Empfänger: stationär
Signalisierung: LEDs, schaltet 230V Geräte ein
Alarm-Dauer: 5 Minuten, bis 2. Auslösung
Reichweite: max 50-250m
Stromversorgung Empfänger: Netzteil_(enthalten)
Funk-System: AAL-Profiline
Produkt-Art: Komplett-Set
Technische Daten: Funk-Atemsensor HC-110 Ausführung: Berührungsloser Atemsensor als... mehr

Technische Daten:

Funk-Atemsensor HC-110
  • Ausführung: Berührungsloser Atemsensor als Rufsignaldetektor,
  • mit Störgeräuschunterdrückung
  • Stromversorgung: Steckernetzteil 24 V DC / 200 mA
  • Einstellelemente: Umgebungsschall-Unterdrückung, Helligkeit Findelicht
  • Anzeigen:
    Am Sensorkopf: Ruf, Findelicht
    Am Gerät: Betriebsanzeige, Ruf, Rufsperrung durch Umgebungsschall
  • Schutzart: IP 30 (nicht in Nassbereichen oder bei Feuchte verwenden)
  • Abmessungen: 130 x 80 x 30 mm (B x H x T),
  • Flexibler Stahlpositionierungsarm ca. 600 mm,
  • Montageklemme 135 x 88 x 44 mm (BxHxT)
  • Sensorkopf Ø 25 mm
  • Gewicht: ca. 950 g

Sendeeinheit mit Netzteil
  • Ausführung: Atemsensor Sendeeinheit mit Netzteil
  • Meldung: Rufweiterleitung durch Funkübertragung,
  • Frequenz 869,23 MHz (sichere Sozialalarm Frequenz)
  • Spannungsversorgung:
    Funkmodul: Knopfzelle 3 V (CR 2032);
    Versorgung des Basisgerätes über Steckernetzteil 24 V DC / 200 mA
  • Anzeigen: LEDs
  • Schutzart: IP 30 (nicht in Nassbereichen oder bei Feuchte verwenden)
  • Abmessungen: Funkmodul 40 x 40 x 20 mm (B x H x T);
  • Anschlusskabel (SUB-D-Buchse 9 pol.) ca. 300 mm
  • Steckernetzteil mit ca. 1800 mm Anschlusskabel
  • Gewicht: ca. 160 g
  • Zulassungen: CE, RoHS, WEEE
Reinigung

Empfohlen wird ein weicher, leicht feuchter Lappen mit etwas Spülmittel ggfs. mit Zusatz von Desinfektionsmittel gem. DIN / EN 13727. Auf keinen Fall scheuernde oder ätzende Reinigungsmittel verwenden.


Funk-Steckdosen-Empfänger HC-503
  • kompatibel mit AAL-Homecare Funksendern
  • Bis zu 64 Sender einlernbar
  • Netzspannung: 230 V AC
  • Schaltrelais: Einpolig, Schaltstrom 10 A resistiv
  • Kein Auslösen durch fremde Sender, dank sicherer Sozialalarm Frequenz
  • Batterie-Überwachung:
    „Batterie schwach“ Erkennung mit Signal- LED-Meldung
  • Farbe: Gehäuse cremeweiß, Taster und Blitz klar
  • Stromversorgung:   Erfolgt aus dem 230V Netz
  • Frequenz: 869,23 MHz (sichere Sozialalarm Frequenz)
  • Schutzart: IP 30
  • Abmessungen: 50 x 120 x 75 mm (B x H x T)
