Raphael-home Basic Dementenschutz-System: Basis-Set incl. Tunstall Funk-Sender

1.269,00 € *

inkl. MwSt. zzgl. Versandkosten

Sofort versandfertig, Lieferzeit ca. 1-2 Werktage

  • rhbasic_tunstall_uni
  • 0791732867992

Unser Service:

Dementenschutz-System mit RFID-Armband: Raphael-home Basic mit angebundenem Tunstall Funk-Sender... mehr
Produktinformationen "Raphael-home Basic Dementenschutz-System: Basis-Set incl. Tunstall Funk-Sender"

Dementenschutz-System mit RFID-Armband: Raphael-home Basic mit angebundenem Tunstall Funk-Sender (ohne Funk-Empfänger)

Dieser Set dient als Erweiterung für eine weitere Tür, wenn Sie bereits ein Raphael-home System (Tunstall-Funk-System) besitzen oder wenn Sie sich ein eigenes Funk-System zusammenstellen möchten.

Das Raphael-home Basic wurde für den Einsatz in der Tagespflege, Senioren-WGs und Pflegeheimen entwickelt.

WICHTIG! Dieser Artikel ist eine Lösung incl. Tunstall Funk-Sender.
Die Raphael-home privat und Raphael-home small business-Systeme arbeiten mit Bellman&Symfon Sendern.

Kompatibilitäts-Infos:

Dieses Set ist alleine nicht lauffähig, Sie benötigen einen kompatiblen Funk-Empfänger.

Kompatibel mit folgenden Tunstall-Systemen:
  • Personenrufsystem Tunstall CareAssist
  • Tunstall Lifeline Vi, Vi+
  • Tunstall Lifeline GSM
  • Tunstall Connect/Connect+ Hausnotrufsysteme
  • Vitaris S.A.M. 4 Hausnotrufsysteme
  • Tunstall PiperFon 400, PiperFon 400 AT, PiperFon 4000 (36008/040) oder PiperFon 4000 D (36008/440)
  • weitere auf Anfrage

Ein Empfänger ist nicht mit im Preis enthalten! Bitte mitbestellen, wenn nicht bereits vorhanden!



Raphael-home Basic Wegläuferschutz mit RFID-Armband
Lösung incl. Tunstall-Funk-Sender

Die zu betreuende Person trägt ein wassergeschütztes Armband, welches durch einen patentierten Verschluss gesichert ist. Dieser Verschluss lässt sich nur durch den beiliegenden Magnetschlüssel öffnen. Die an der Tür montierte Basiseinheit erkennt, wenn das Armband im Empfangsbereich ist und der Bewohner gleichzeitig die Tür öffnet. Dadurch wird ein Alarm ausgelöst und an die Funk-Empfänger übermittelt. Öffnet jemand anderes die Tür erfolgt keine Alarmierung!

Nun wissen Sie, dass die zu betreuende Person vor der offenen Tür steht und Sie können reagieren und sie zurück begleiten. Die zu betreuende Person kann sich innerhalb seiner Wohnung/seines Wohnbereiches frei und ohne Einschränkung bewegen.

Im Gegensatz zu Systemen mit Alarmtrittmatten, lösen die Raphael-home Systeme nicht durch Fremde aus.

Die Raphael-home Systeme basieren technisch auf dem, aus der professionellen Pflege bewährten, Dementenschutz-System „Raphael aktiv“.




Hauptmerkmale Raphael-home Basic "Tunstall-Version"

  • Einsatzzweck:
    Senioren-WGs | Tagespflege | kleine Pflegeheime
  • Einfache Inbetriebnahme: Plug&Play
    Sie bekommen Ihr Raphael-home System komplett betriebsbereit geliefert.
  • Zuverlässig
    Die Raphael-home Systeme basieren auf bewährter Profi-Technik.
  • Mitgelieferter Tunstall Funk-Sender
    Die Alarmierung erfolgt schnurlos auf einen Funk-Empfänger Ihrer Wahl.
  • Alarmierung:
    Alarm muß am Empfänger abgestellt/quittiert werden
  • Patentiertes Armband:
    Der patentierte Armbandverschluss ist verstellbar, wiederverwendbar und nur vom Pflegepersonal zu öffnen. Das Armband in hochwertiger Lederausführung mit dem patentierten Verschluss kann beliebig oft angelegt und abgenommen werden. Es ist wassergeschützt und mit einer auswechselbaren Batterie versehen.
  • Selektiver Alarm
    Der Alarm wird nur durch den Transponder ausgelöst. Alle anderen Personen können die abgesicherte Tür ohne Alarmierung passieren.
  • Pflegetransponder für Alarmunterdrückung (Escortfunktion) als Zubehör lieferbar
    Bei Anwesenheit des Pflegepersonals oder des verantwortlichen Angehörigen kann das Armband an der zu betreuenden Person belassen werden. Das System erkennt, dass ein berechtigter Begleiter dabei ist und unterdrückt den sonst entstehenden Fehlalarm.
  • Funk-Magnet-Türkontakt als Zubehör lieferbar
    Ein kabelgebundener Magnet-Türkontakt ist im Lieferumfang enthalten.
    Das System kann auch mit einem Funk-Magnetkontakt betrieben werden. Dieser ist als Zubehör erhältlich.




Arbeitsweise

Die Raphael-home Grundeinheit generiert ein ovales Magnetfeld rund um das Gehäuse.
Die Reichweite dieses Erfassungsfeldes ist mehrstufig einstellbar zwischen 0,5 und 4m.

Begibt sich die zu betreuende Person mit dem Armband (Transponder) in dieses Erfassungsfeld sendet der Transponder seine Anwesenheit über die RFID-Technologie. Nun ist das System „scharf“.

Wird jetzt die Tür geöffnet bzw. ist bereits offen, wird ein Alarm an die Empfänger ausgegeben. Sie werden umgehend durch das Signal am Funk-Empfänger informiert, dass die zu betreuende Person an der offenen Tür steht.

Sollte die zu betreuende Person die Tür öffnen und wieder schließen und nicht die Wohnung verlassen, bekämen Sie trotzdem einen Alarm. Raphael-home unterscheidet nicht, was nach der Alarmierung mit dem Transponder passiert.

Escortfunktion

Bei Anwesenheit des Pflegepersonals oder des verantwortlichen Angehörigen kann das Armband am Bewohner belassen werden. Der Begleiter trägt den gelben Pflege-Transponder.
Das System erkennt, dass ein berechtigter Begleiter dabei ist und unterdrückt den sonst entstehenden Fehlalarm. Der Pflegetransponder ist als Zubehör erhältlich.

Alarmierung Raphael-home Basic

Die Alarmierung richtet sich nach dem, von Ihnen benutzen Empfänger (Zubehör).




Komponenten Raphael-home Basic incl. Tunstall-Sender

Transponder-Armband (schwarz) mit Patentverschluss

Die zu betreuende Person trägt ein Armband mit Patentverschluss um das Handgelenk, welches nur mit dem mitgelieferten Magnetschlüssel zu öffnen ist.
In dem Armband ist ein RFID Funkchip eingebaut (RFID=Radio Frequenz Identifikation), daher wird das Armband auch als Transponder bezeichnet. Der Transponder ist wassergeschützt.

Das Armband kann und soll Tag, Nacht und sogar unter der Dusche oder beim Spülen getragen werden. Die eingebaute Batterie hat eine Lebensdauer von ca. 2-3 Jahren und kann selbst gewechselt werden.

Der Patentverschluss

Eines der Hauptprobleme bei demenziell erkrankten Personen ist sicher zu stellen, dass das Armband getragen wird.
Wir verwenden bei unseren Raphael-home ein Lederarmband mit Patentverschluss, welches nur mit dem mitgelieferten Magnetschlüssel zu öffnen ist.

Details zu dem Verschluss können Sie in dem Video in der Bilderleiste ansehen.



Pflegetransponder (als Zubehör erhältlich)

Escortfunktion
Bei Anwesenheit des Pflegepersonals oder des verantwortlichen Angehörigen kann das Armband am Bewohner belassen werden. Der Begleiter trägt den Pflegetransponder (gelb). Das System erkennt, dass ein berechtigter Begleiter dabei ist und unterdrückt den sonst entstehenden Fehlalarm.



Basisgerät incl. Tür-Magnetkontakt

An der Tür wird das Basisgerät angebracht, welches mit dem beiliegendem Netzteil mit Strom versorgt wird. Es ist das Herzstück des Systems. Hier sind die Elektronik und die Antenne eingebaut.
An dem Gehäuse ist das Netzteil und der Tür-Magnetkontakt angeschlossen.

Der Magnetkontakt besteht aus zwei kleinen weißen Teilen: einem Magnetschalter und dem Magneten. Das Bauteil ohne Kabel wird an die Tür geklebt, der Teil mit dem Kabel wird so an die Türzarge geklebt, dass sich beide Teile des Schalters bei geschlossener Tür bündig gegenüberstehen. Das Kabel ist kürzbar.



Flexibel erweiterbar

  • Mehrere Transponder/Armbänder möglich
    Bei den Raphael-home Systemen sind alle Armbänder/Transponder gleich codiert. Sie können das System problemlos mit zusätzlichen Armbändern erweitern.
  • Mehrere Türen möglich
    Mehrere Türen sind problemlos möglich. Sie benötigen ein Grund-Set pro Tür

Tunstall Funk-Universalsender

Der Funk-Universalsender arbeitet in einem kleinen extra Gehäuse und wird programmiert und betriebsfertig in diesem Set geliefert. Angeschlossen wird er mit einem verpolungssicherem Stecker. Er ist batteriebetrieben und meldet am Empfänger, wenn diese schwach wird.




Allgemeine Informationen zum Tunstall Homecare Funk-Zubehör:

Sie können Ihr Tunstall Funk-System mit vielen Zubehören ergänzen.

Rufauslöser, die ständigen Begleiter, geben Sicherheit, jederzeit im Fall der Fälle Hilfe herbeiholen zu können. Bei Stürzen oder anderen Vorfällen, die eine eigenständige Reaktion nicht mehr möglich machen, senden spezielle Rufgeber automatisch den vielleicht lebensrettenden Hilferuf.

Aber auch fernab jeglichen Schutzes für das körperliche Wohlbefinden gewährleistet eine breite Palette von Tunstall Funk-Zubehören Sicherheit und Kontrolle für die eigenen vier Wände. Ebenso einfach wie zuverlässig! Informieren Sie sich in der Rubrik "Tunstall Funk-Sender" über das vollständige Equipment, vom Rauchmelder, über den Gas- und Wassermelder - bis zum wirkungsvollen Einbruchschutz. Alle Zubehöre sind speziell auf die Tunstall Empfänger abgestimmt und lassen sich nach dem Plug-and-Play-Prinzip einfach anschließen.

Sie können durch die vielfalt an Zubehör noch weitere Funktionen nutzen, die Ihrem Verwandten einen Heimplatz ersparen bzw. verschieben. So können Sie als Verwandter jederzeit sicher sein, dass kein Feuer oder ein Wasserschaden unbemerkt bleibt, wenn Sie die entsprechenden Funk-Detektoren zu diesem System nutzen.

Es ist mit dem Bewegungsmelder eine Aktivitätskontrolle möglich, die Sie benachrichtigt, wenn z.B. 12 Stunden niemand im WC gewesen ist.

Unser Medikamentenspender erinnert an die Einnahme und meldet das Vergessen an die Betreuungsperson. Sie müssen den Spender nur wöchentlich befüllen, er dreht sich nach Einnahme automatisch zum nächsten Termin weiter.
Je nach Krankheitsbild oder persönlichem Umfeld sind verschiedene Lösungen sinnvoll.

 Wir beraten Sie gern! Ganz unverbindlich und kostenlos.



Ein Funk-System besteht immer aus mindestens 2 Komponenten:


Tunstall Funk-Sender:

Rufknöpfe, Alarm-Trittmatten, Rauchmelder, Wassermelder, Raphael-home Basis-Set, etc.
Eine Übersicht aller kompatiblen Sender finden Sie hier: Tunstall Funk-Sender

Tunstall Funk-Empfänger:

Sie haben die Wahl aus folgenden Tunstall-Empfängern:

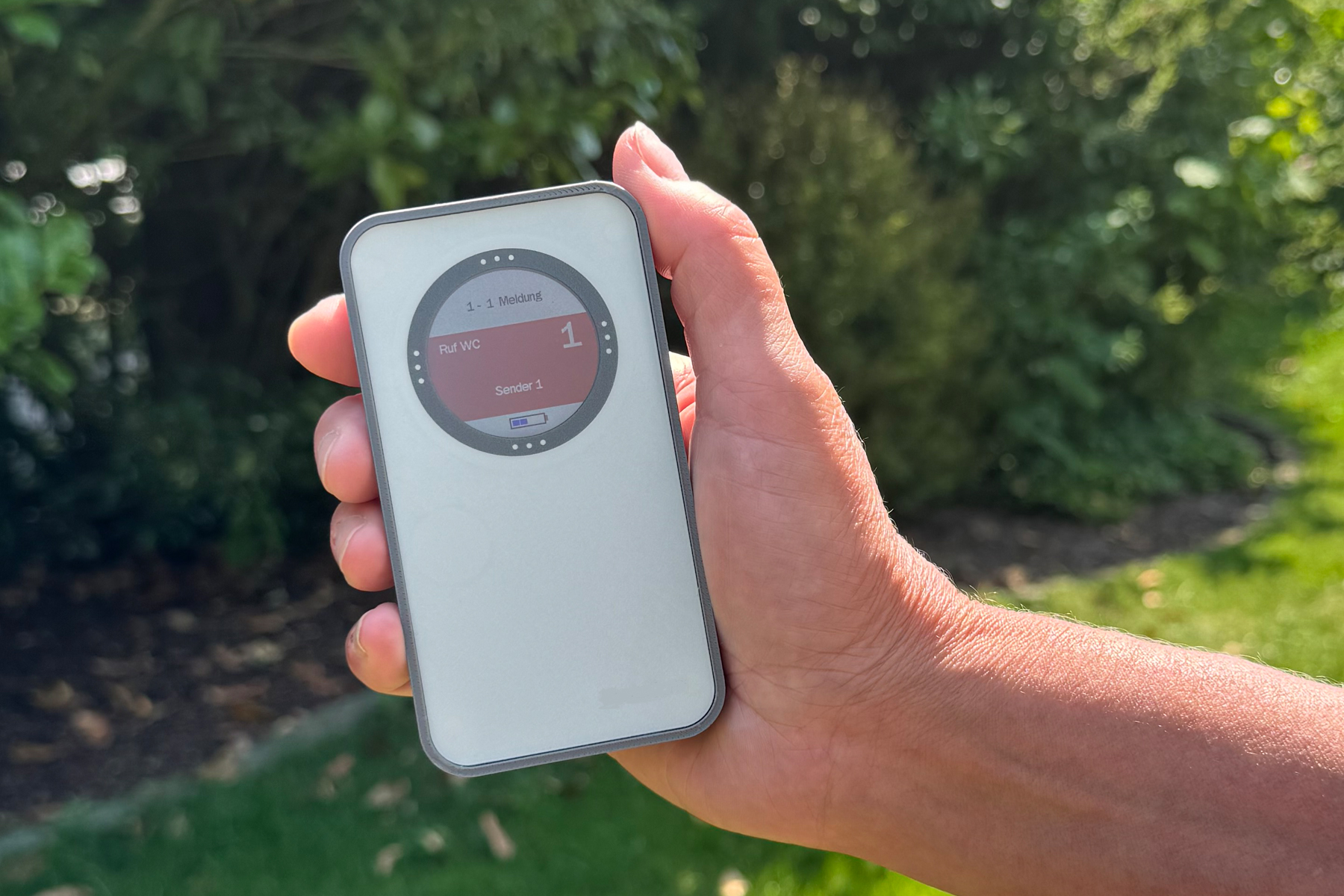

  • Funk-Personenruf mit Meldung auf mobilem Pager = Tunstall CareAssist
  • Haus-Notruf mit Meldung auf Telefon/Handy = Tunstall Lifeline Serie

Die Tunstall Funk-Komponenten müssen einmalig miteinander gekoppelt werden. Wenn Sie die Produkte bei uns zusammen kaufen, erledigen wir das für Sie.

Auspacken, Anschließen, Funktioniert!

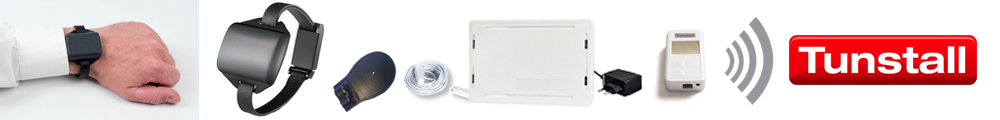

Lieferumfang dieses Artikels:

  • Lese-und Empfangseinheit (Reader) Raphael-home Basic 3,5mm
  • 3,5mm Klinkenkabel
  • kabelgebundener Magnet-Türkontakt
  • Dementen-Transponder mit Patentverschluss (schwarz)
  • Magnetschlüssel zum Öffnen des Armbandes
  • Ausführliche Bedienungsanleitung
  • Steckernetzgerät, 230V - 12V DC
  • Tunstall-Universalsender extern 61005/30

Ein Empfänger ist nicht mit im Preis enthalten! Bitte mitbestellen, wenn nicht bereits vorhanden!






Zielgruppe: Menschen mit Demenz, Demenz WG, Pflege zuhause, Pflege-Einrichtung, Tagespflege
Sender-Art: Dementenschutz RFID-Armband
Anzahl Sender enthalten: 1
Tragevariante Sender: an der Tür
Alarm-Dauer: bis Quittierung
Reichweite: max 50-200m
Funk-System: Tunstall
Produkt-Art: Grund-Set ohne Empfänger
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Raphael-home Basic Dementenschutz-System: Basis-Set incl. Tunstall Funk-Sender"
Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Ich habe die Datenschutzbestimmungen zur Kenntnis genommen.

Eigenschaften: "Raphael-home Basic Dementenschutz-System: Basis-Set incl. Tunstall Funk-Sender"
Zielgruppe: Menschen mit Demenz, Demenz WG, Pflege zuhause, Pflege-Einrichtung, Tagespflege
Sender-Art: Dementenschutz RFID-Armband
Anzahl Sender enthalten: 1
Tragevariante Sender: an der Tür
Alarm-Dauer: bis Quittierung
Reichweite: max 50-200m
Funk-System: Tunstall
Produkt-Art: Grund-Set ohne Empfänger
Technische Daten: Raphael-home Basic: LF-Technik Niederfrequenz-Magnetfeld (LF – low... mehr

Technische Daten:

Raphael-home Basic:

LF-Technik
  • Niederfrequenz-Magnetfeld (LF – low frequency): 125 kHz
  • Niederfrequenz Reichweite (Standard) idealisiert kugelförmige Abstrahlung: 0,5 bis 2,0 oder 2,0 bis 4,0 Meter Radius einstellbar über Jumper, genau einstellbar über Potentiometer
  • Kommunikationsart Unidirektional
HF-Technik
  • Funkfrequenz 868 MHz (gebührenfrei nutzbares ISM Band g1.1)
  • Funkreichweite bis zu 75 Meter in offener Umgebung
  • Kommunikationsart bidirektional
Spannungsversorgung LF-Modul
  • Betriebsspannung min. 12 Volt DC
  • Betriebsspannung max. 26 Volt DC
  • Stromaufnahme bei 12 Volt DC 100 mA bis 200 mA (abhängig von der Reichweiteneinstellung)
  • Stromaufnahme bei 24 Volt DC 50 mA bis 100 mA (abhängig von der Reichweiteneinstellung)
Spannungsversorgung HF-Modul
  • Betriebsspannung min. 10 Volt DC
  • Betriebsspannung max. 36 Volt DC
  • Stromaufnahme bei 12 Volt DC 100 mA (bei angeschlossenem X-Port bis 200 mA)
  • Stromaufnahme bei 24 Volt DC 50 mA (bei angeschlossenem X-Port bis 100 mA)
Schnittstellen LF-Modul
  • Eingänge
    Zwei potentialfreie Eingänge 5-24V DC (Opto In1, Opto In2)
  • Ausgänge (Relais) (opt.)
    Ein Relais für Batterieüberwachung, potentialfreie Schließer, belastbar 0.5A125VAC/1A30VDC
    DIP Schalter SW1 (8-fach) Zur Programmierung
    DIP Schalter SW2 (4-fach) Zur Programmierung
    Taster S1 Zur Programmierung
Schnittstellen HF-Modul
  • RS232 Schnittstelle 38400/115200 Baud, 8/N/1 - zur Konfiguration oder PC – Anschluss
  • Eingänge zwei potentialfreie Eingänge 5 - 24V DC
  • Ausgänge (Relais) Zwei Relais, potentialfreie Wechsler belastbar 0.5A125VAC/1A30VDC Ein Relais für technische Störung, potentialfreie Schließer, belastbar 0.5A 125VAC/1A 30VDC
  • Ausgänge (CPU OUT1 – CPU OUT6) 6 Ausgänge, belastbar mit max. 24 V / 100 mA
  • DIP Schalter SW1 (8-fach), SW2 (8- fach) Zur Programmierung
  • Taster S1, S2 Zur Programmierung
  • Temperaturbereich -20 °C ... + 70 °C



Transponder-Armband mit Patentverschluss

  • Abmessungen Platine (BxHxT): 39mm x 20,5mm x 6mm
  • Abmessungen Gehäuse (BxHxT): 47mm x 50mm x 10mm
  • Schutzart: Entspricht IP 67
  • Gewicht Platine: 4g, 7g (mit Batterie)
  • Gesamtgewicht Transponder:26g
  • Batterie: CR2032, 3V
  • Übertragungsfrequenz: 868 MHz
  • Aktivierungsfrequenz: 125 kHz
  • Betriebstemperatur: -20°C bis +45°C
  • Material Armband: Polyethylen-Gewebeband mit Polyvinylchlorid-Beschichtung in Lederoptik
  • Abmessungen Armband: 270mm x 12mm x 1,5mm
  • Verschlusssystem: Patentierter Magnetverschluss



Tunstall Funk-Universalsender 61005/30 (extern)

  • Funkreichweite abhängig von den räumlichen Gegebenheiten bis zu 50 m
  • Abmessungen (HxBxT): 80 x 50 x 25 mm
  • Gewicht (inkl. Batterie): 75 g
  • Anschlussleitung: ca. 200 cm
  • Gehäusefarbe: weiß
  • Batterietyp: AA 3,6 V
  • Voraussichtliche Lebensdauer der wechselbaren Batterie ca. 5 Jahre unter normalen Bedingungen.
  • Signalisierung, wenn die Batterie des Universalsensors schwach ist:
    - Hausnotrufgerät löst automatisch einen Hintergrundruf zur Servicezentrale/Kontaktperson aus.
    - LED am Funkempfänger-T blinkt rot.
    - CareAssist alarmiert den Benutzer mit der Meldung „Sender Batt. schwach“
  • Funkfrequenz: 869,2125 MHz
  • Umgebungstemperatur:
    - Betrieb 0 °C bis 45 °C
    - Lagerung, Transport -10 °C bis 50 °C
