Raphael-home small business Dementenschutz-System: Basis-Set ohne Empfänger | Erweiterungs-Set
- Artikel-Nr.: raphaelhomesmallbusiness
- EAN: 0791732832136
Unser Service:
- Versandkostenfrei innerhalb D ab 119,- €
- Telefonische Fachberatung unter 05423/4734-0
- Kostenloser Rückruf-Service
- Zuverlässige Lieferung per DHL
- 100% sicher einkaufen durch SSL-Verschlüsselung
- Viele verschiedene sichere Zahlungsmöglichkeiten.
Dementenschutz-System mit RFID-Armband: Raphael-home small business (ohne Funk-Empfänger)
Dieses Set dient als Erweiterung für eine weitere Tür, wenn Sie bereits ein Raphael-home System besitzen oder wenn Sie sich ein eigenes Funk-System zusammenstellen möchten.
Ein Empfänger ist nicht mit im Preis enthalten! Bitte mitbestellen, wenn nicht bereits vorhanden!
Das Raphael-home small business wurde für den Einsatz in der Tagespflege, Senioren-WGs und kleinen Pflegeheimen mit 1-2 Weglaufgefährdeten entwickelt.
Raphael-home small business: Wegläuferschutz mit RFID-Armband
Die zu betreuende Person trägt ein wassergeschütztes Armband, welches durch einen patentierten Verschluss gesichert ist. Dieser Verschluss lässt sich nur durch den beiliegenden Magnetschlüssel öffnen. Die an der Tür montierte Basiseinheit erkennt, wenn das Armband im Empfangsbereich ist und der Bewohner gleichzeitig die Tür öffnet. Dadurch wird ein Alarm ausgelöst und an die Funk-Empfänger übermittelt. Öffnet jemand anderes die Tür erfolgt keine Alarmierung!
Im Gegensatz zu Systemen mit Alarmtrittmatten, lösen die Raphael-home Systeme nicht durch Fremde aus.
Die Raphael-home Systeme basieren technisch auf dem, aus der professionellen Pflege bewährten, Dementenschutz-System „Raphael aktiv“.
Das Raphael-home small business System ist dem Raphael-home privat sehr ähnlich, arbeitet jedoch mit Funk-Magnetkontakten und der Funktion, den Alarm durch den gelben Pflege-Transponder abstellen zu müssen.
Hauptmerkmale Raphael-home small business
- Einsatzzweck:
Senioren-WGs | Tagespflege | kleine Pflegeheime - Einfache Inbetriebnahme: Plug&Play
Sie bekommen Ihr Raphael-home System komplett betriebsbereit geliefert. - Zuverlässig
Die Raphael-home Systeme basieren auf bewährter Profi-Technik. - Eingebauter Bellman&Symfon Funk-Sender
Die Alarmierung erfolgt schnurlos auf einen Funk-Empfänger Ihrer Wahl. - Alarmierung:
endlos auf alle Empfänger in Reichweite, bis der Alarm mit dem Pflege-Transponder abgestellt wird - Patentiertes Armband:
Der patentierte Armbandverschluss ist verstellbar, wiederverwendbar und nur vom Pflegepersonal zu öffnen. Das Armband in hochwertiger Lederausführung mit dem patentierten Verschluss kann beliebig oft angelegt und abgenommen werden. Es ist wassergeschützt und mit einer auswechselbaren Batterie versehen. - Selektiver Alarm
Der Alarm wird nur durch den Transponder ausgelöst. Alle anderen Personen können die abgesicherte Tür ohne Alarmierung passieren. - Ruf-Funktion
In dem Armband ist die rote Ruf-Taste integriert. Wird diese betätigt ertönt ein Signal am Empfänger. Die Signalisierung ist eine andere als beim Verlassen der Wohnung. Die Betreuungsperson erkennt also sofort warum der Empfänger ausgelöst hat. - Pflegetransponder für Alarmunterdrückung (Escortfunktion)
Bei Anwesenheit des Pflegepersonals oder des verantwortlichen Angehörigen kann das Armband an der zu betreuenden Person belassen werden. Das System erkennt, dass ein berechtigter Begleiter dabei ist und unterdrückt den sonst entstehenden Fehlalarm. - Funk Magnet-Türkontakt
Arbeitsweise

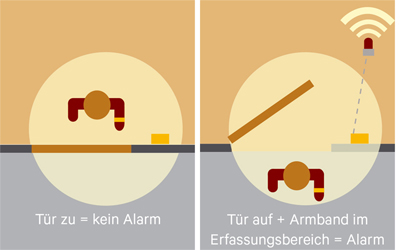

Die Raphael-home Grundeinheit generiert ein ovales Magnetfeld rund um das Gehäuse.
Die Reichweite dieses Erfassungsfeldes ist mehrstufig einstellbar zwischen 0,5 und 4m.
Begibt sich die zu betreuende Person mit dem Armband (Transponder) in dieses Erfassungsfeld sendet der Transponder seine Anwesenheit über die RFID-Technologie. Nun ist das System „scharf“.
Wird jetzt die Tür geöffnet bzw. ist bereits offen, wird ein Alarm an die Empfänger ausgegeben. Sie werden umgehend durch das Signal am Funk-Empfänger informiert, dass die zu betreuende Person an der offenen Tür steht.
Sollte die zu betreuende Person die Tür öffnen und wieder schließen und nicht die Wohnung verlassen, bekämen Sie trotzdem einen Alarm. Raphael-home unterscheidet nicht, was nach der Alarmierung mit dem Transponder passiert.
Escortfunktion
Bei Anwesenheit des Pflegepersonals oder des verantwortlichen Angehörigen kann das Armband am Bewohner belassen werden. Der Begleiter trägt den gelben Pflege-Transponder.
Das System erkennt, dass ein berechtigter Begleiter dabei ist und unterdrückt den sonst entstehenden Fehlalarm.
Alarmierung Raphael-home small business
Das Raphael-home small business alarmiert solange bis der Alarm quittiert wurde. Hierzu muss die Betreuungsperson mit dem Pflegetransponder in den Erfassungsbereich gehen und den Alarm durch Druck auf den gelben Transponder abschalten.
Dadurch wird gewährleistet, dass sich jemand um den Alarm kümmert und sich nicht auf einen Kollegen verlässt.

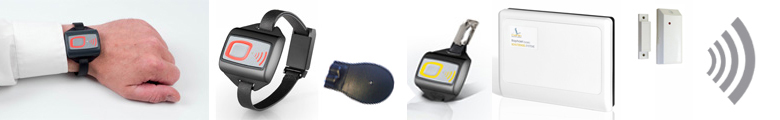

Komponenten Raphael-home small business

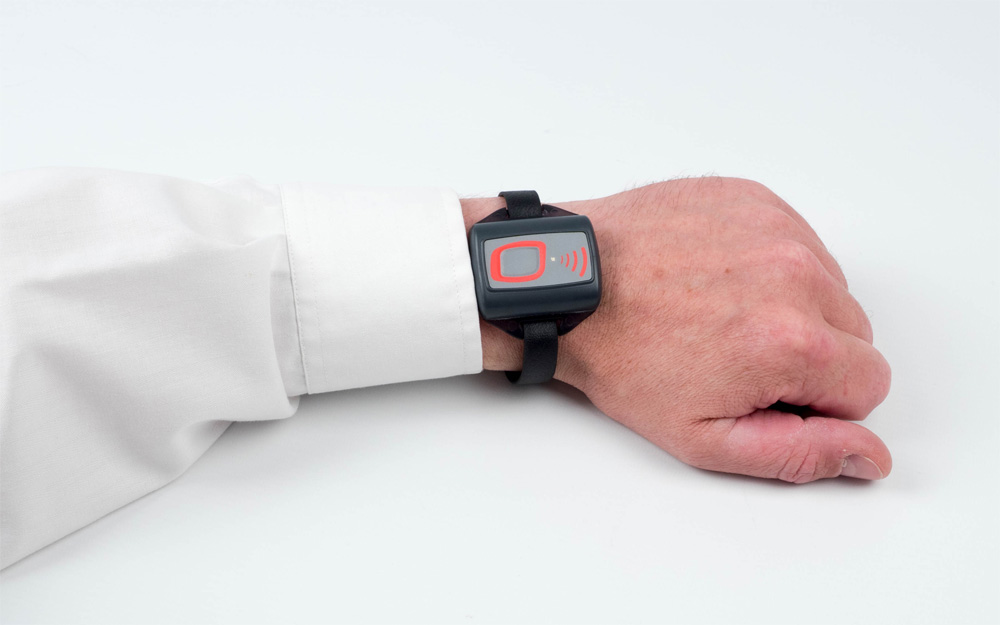

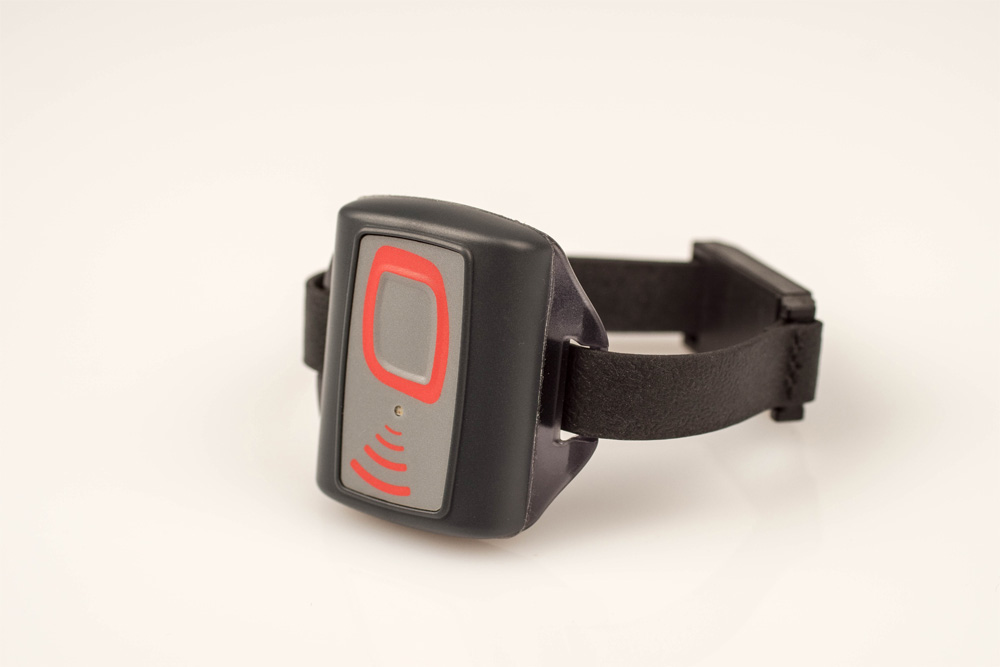

Transponder-Armband (rot) mit Patentverschluss

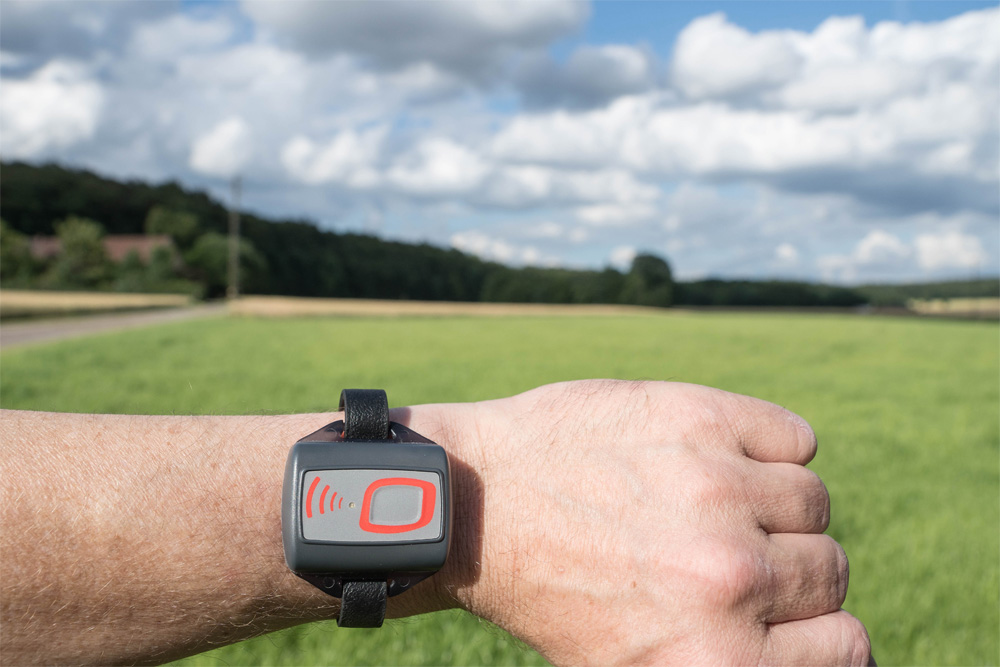

Die zu betreuende Person trägt ein Armband mit Patentverschluss um das Handgelenk, welches nur mit dem mitgelieferten Magnetschlüssel zu öffnen ist.
In dem Armband ist ein RFID Funkchip eingebaut (RFID=Radio Frequenz Identifikation), daher wird das Armband auch als Transponder bezeichnet. Der Transponder ist wassergeschützt.
Das Armband kann und soll Tag, Nacht und sogar unter der Dusche oder beim Spülen getragen werden. Die eingebaute Batterie hat eine Lebensdauer von ca. 2-3 Jahren und kann selbst gewechselt werden.

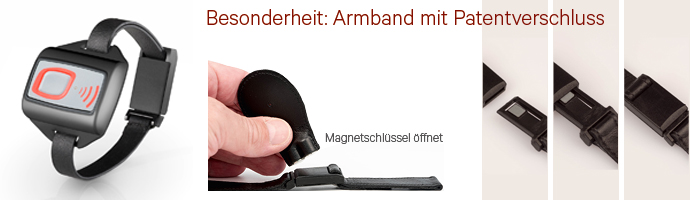

Der Patentverschluss
Eines der Hauptprobleme bei demenziell erkrankten Personen ist sicher zu stellen, dass das Armband getragen wird.
Wir verwenden bei unseren Raphael-home ein Lederarmband mit Patentverschluss, welches nur mit dem mitgelieferten Magnetschlüssel zu öffnen ist.
Details zum Öffnen/Schließen können Sie in dem Video in der Bilderleiste ansehen.
Ruf-Funktion

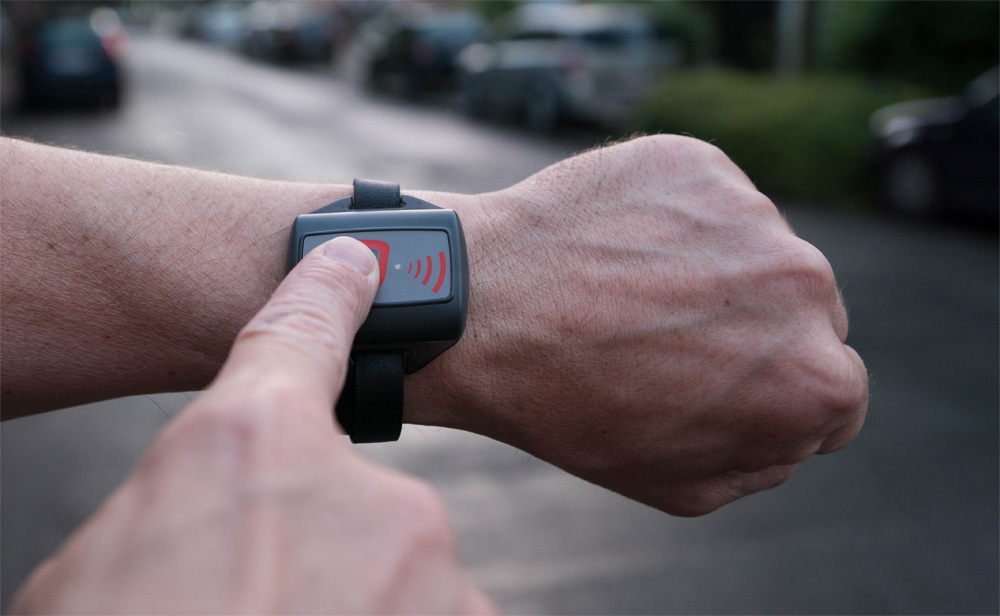

In dem Armband ist die rote Ruf-Taste integriert. Wird diese betätigt ertönt ein Signal am Empfänger. Die Signalisierung ist eine andere als beim Verlassen der Wohnung. Die Betreuungsperson erkennt also sofort warum der Empfänger ausgelöst hat.

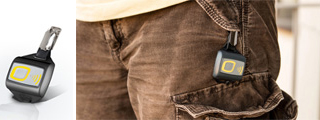

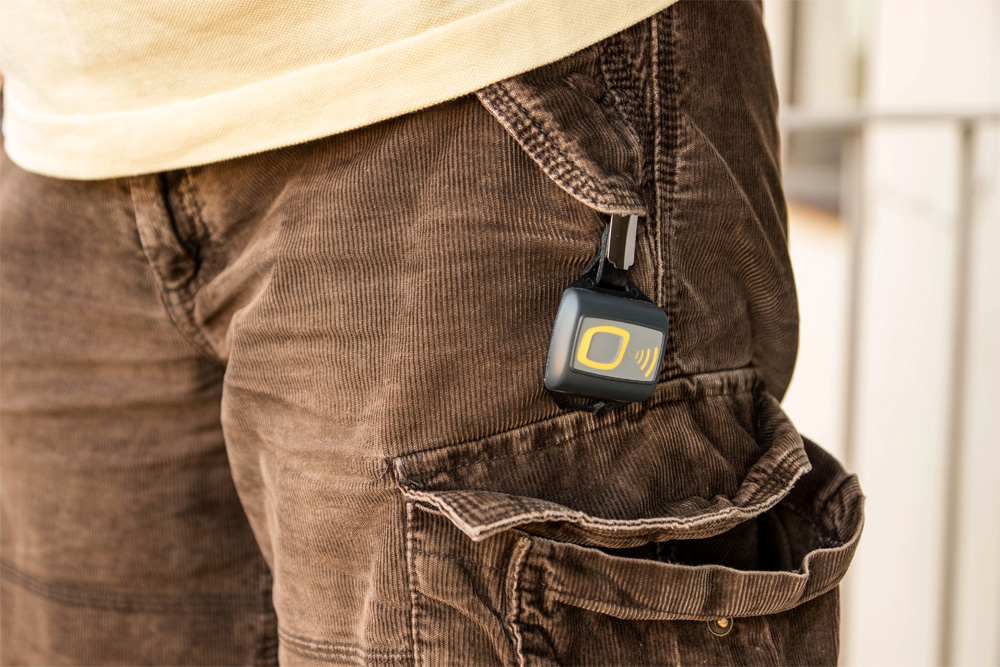

Pflegetransponder
- Alarmquittierung
Das Raphael-home small business alarmiert solange bis der Alarm quittiert wurde. Hierzu muss ein Pfleger mit dem Pflegetransponder in den Erfassungsbereich gehen und den Alarm durch Druck auf den Transponder abschalten. - Escortfunktion
Bei Anwesenheit des Pflegepersonals oder des verantwortlichen Angehörigen kann das Armband am Bewohner belassen werden. Der Begleiter trägt den Pflegetransponder (gelb). Das System erkennt, dass ein berechtigter Begleiter dabei ist und unterdrückt den sonst entstehenden Fehlalarm.
Basisgerät incl. Funk-Tür-Magnetkontakt
Das Raphael-home small business arbeitet mit einen Funk-Türmagnetkontakt.
Die Verbindung zwischen Grundgerät und den Magnetkontakten ist schnurlos. Dadurch kann dieses Set auch bei Schiebe- und Automatiktüren verwendet werden. Zudem kann dadurch das Grundgerät flexibler montiert werden. Die Gefahr durch versehentliche Zerstörung einzelner Bauteile wird so ebenfalls minimiert.
An der Tür wird das Basisgerät angebracht, welches mit dem beiliegendem Netzteil mit Strom versorgt wird. Es ist das Herzstück des Systems. Hier sind die Elektronik, die Antenne und der Sender unsichtbar eingebaut.

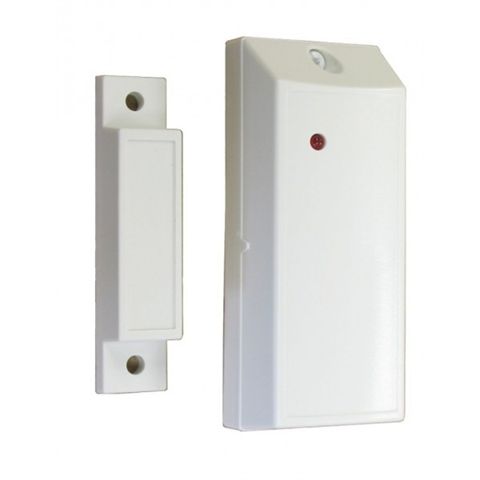

Der Magnetkontakt besteht aus zwei kleinen weißen Teilen: einem Magnetschalter und dem Magneten. Das kleinere Bauteil wird an die Tür geklebt, der größere Teil mit der Elektronik wird so an die Türzarge geklebt, dass sich beide Teile des Schalters bei geschlossener Tür bündig gegenüber stehen.
Flexibel erweiterbar
- Mehrere Transponder/Armbänder möglich
Bei den Raphael-home Systemen sind alle Armbänder/Transponder gleich codiert. Sie können das System problemlos mit zusätzlichen Armbändern erweitern. - Mehrere Türen möglich
Mehrere Türen sind problemlos möglich und werden unterschiedlich am Empfänger angezeigt! Sie benötigen ein Basis-Set pro Tür. - Mehrere Empfänger gleichzeitig möglich
Durch das Bellman Visit868 haben Sie eine große Auswahl an verschiedenen Empfängern. z.B. Pager, Gong, Blitzlichtlampe, Vibrationskissen für die diskrete Alarmierung nachts, etc. Die Alarmauslösung findet auf allen Empfängern gleichzeitig statt. - verschiedene Bellman Visit868 Funk-Sender
z.B. Rauchmelder, Personenrufknöpfe, Telefon- und Türklingelsignalisierung, etc.
Informationen zum Bellman Visit 868 Funk-Signalsystem:
Das Bellman Visit 868 ist ein drahtloses Signalsystem, das Personen hilft, wichtige akustische Ruf- und Alarmsignale zu erkennen. Es wurde entwickelt, um Menschen in ihrer normalen Umgebung auf akustische Signale aufmerksam zu machen.
Funk-System
Die Reichweiten betragen in der Regel zwischen dem Sender und einem Visit868 Empfänger ca. 200m bei freier Sicht, in Gebäuden bis zu 50m. Die Reichweiten können je nach Gebäude stark variieren. Daher empfehlen wir einen Test vor Ort.
Die Reichweite kann mit dem Repeater BE1510 verdoppelt werden.
Flexibel erweiterbar
Sie können mehrere Bellman Visit868 Funk-Empfänger gleichzeitig nutzen. Zudem können Sie das Bellman System mit vielen Sendern (Visit868 kompatibel) erweitern. Die Alarmauslösung findet auf allen Empfängern gleichzeitig statt.
Verschiedene Signalisierungen = Zuordnung zu verschiedenen Sendern möglich
Jeder Sender übermittelt bei Auslösung zusätzlich eine Kennung, damit Sie am Empfänger erkennen können welcher Sender ausgelöst wurde. Somit können Sie entscheiden, auf welches Signal Sie als erstes reagieren möchten.
Jede Kennung hat einen eigenen Signalisierungs-/Blink-/Vibrations-Rhytmus (Signalmuster). Schon bald werden Sie z.B. beim Kissenvibrator am Vibrieren erkennen können, ob das Telefon klingelt oder der Rauchmelder auslöst.
Es gibt folgende Kennungen: Baby/Pflege, Tür, Telefon, Feuer
Wenn Sie mehrere Türklingeln verwenden oder einen Türsender und einen mobilen Sender, können Sie die Kennung bzw. die Signalmuster umprogrammieren.
So wissen Sie auch bei mehreren Türen, wo geklingelt wurde. Details dazu finden Sie in den Anleitungen unter Downloads.
Bellman Visit bedeutet Flexibilität!
Mit dem Bellman Visit 868 System haben Sie alles unter Kontrolle. Bellman Visit ist ein sehr flexibles System, das Ihnen ermöglicht, die für Sie richtige Lösung zu schaffen. Die verschiedenen Sender und Empfänger können beliebig miteinander kombiniert werden.
Bellman Visit bedeutet Freiheit!
Da die Signalanlage drahtlos ist, haben Sie die Möglichkeit, sich frei in Ihrem Haus zu bewegen und trotzdem wachsam auf Signale zu reagieren. Das System können Sie auch auf Reisen mitnehmen.
Bellman Visit bedeutet Zukunftsicherheit!
Sie können Ihr System problemlos erweitern. Sollte Ihr Nachbar ebenfalls ein Visit868 Funk-System verwenden, können Sie einfach die Funkfrequenz ändern. So stören sich die Komponenten nicht in der Funkreichweite und Sie erhalten nur die Meldungen, die für Sie bestimmt sind.
Ein Funk-System / eine Funk-Signal-Anlage besteht immer aus mindestens 2 Komponenten:
Visit 868 Funk-Sender:
Türklingel, Rufknopf, Telefonübermittler, Rauchmelder, Alarm-Trittmatte, Babyrufsender, Raphael-home Basis-Set, etc.
Eine Übersicht aller kompatiblen Sender finden Sie hier: Visit868 Funk-Sender
Visit 868 Funk-Empfänger:
Funkgong, Blitzlicht, mobiler Taschenvibrator, Wecker, Armband-Empfänger, etc.
Eine Übersicht aller kompatiblen Empfänger finden Sie hier: Visit868 Funk-Empfänger
Die Bellmann Visit 868 Komponenten sind ab Werk funktionsbereit. Auspacken, Anschließen, Funktioniert!
Kompatibilitäts-Infos:
Dieses Set ist alleine nicht lauffähig, Sie benötigen einen kompatiblen Funk-Empfänger.
Dieses Set ist kompatibel mit:
- Raphael-home privat
- Raphael-home small business
- Raphael-home Transpondern
- allen Bellman&Symfon Visit868 Funk-Empfängern
- allen Bellman&Symfon Visit868 Funk-Sendern

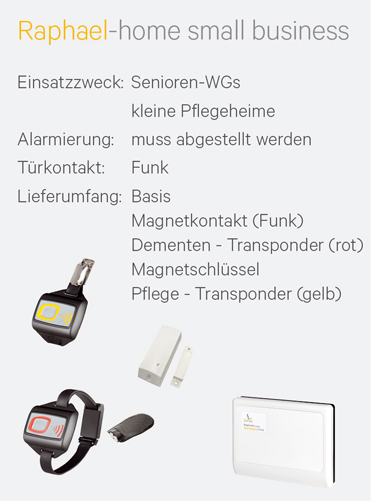

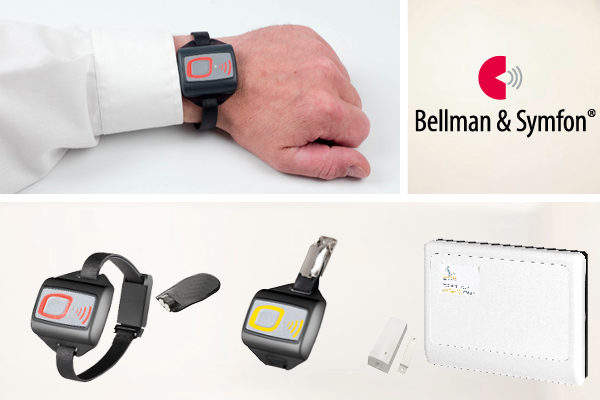

Lieferumfang dieses Artikels:
- Lese-und Empfangseinheit (Reader) Raphael-home small business
- Funk-Magnet-Türkontakt
- Dementen-Transponder mit Patentverschluss (rot)
- Magnetschlüssel zum Öffnen des Armbandes
- Pflege-Transponder (gelb)
- Ausführliche Bedienungsanleitung
- Steckernetzgerät, 230V - 12V DC
- Bellman&Symfon Visit868-Sender im Gehäuse fest eingebaut
Ein Empfänger ist nicht mit im Preis enthalten! Bitte mitbestellen, wenn nicht bereits vorhanden!
| Zielgruppe: | Menschen mit Demenz, Demenz WG, Pflege zuhause, Pflege-Einrichtung, Tagespflege |
| Sender-Art: | Dementenschutz RFID-Armband |
| Anzahl Sender enthalten: | 1 |
| Tragevariante Sender: | an der Tür |
| Alarm-Dauer: | bis Quittierung |
| Reichweite: | max 50-200m |
| Funk-System: | Bellman Visit868 |
| Produkt-Art: | Grund-Set ohne Empfänger |
| Zielgruppe: | Menschen mit Demenz, Demenz WG, Pflege zuhause, Pflege-Einrichtung, Tagespflege |
| Sender-Art: | Dementenschutz RFID-Armband |
| Anzahl Sender enthalten: | 1 |
| Tragevariante Sender: | an der Tür |
| Alarm-Dauer: | bis Quittierung |
| Reichweite: | max 50-200m |
| Funk-System: | Bellman Visit868 |
| Produkt-Art: | Grund-Set ohne Empfänger |
Technische Daten:
Bellman&Symfon Sender (eingebaut):
- Model: BE1431
- Stromversorgung über Basiseinheit
- Stromverbrauch Aktiv <30 mA, Leerlauf <15 μA
- voreingestellte Identifizierung Telefonkabel: Telefon
- voreingestellte Identifizierung Zubehörbuchse: Tür
- Funkfrequenz: 868,3 MHz
- Anzahl Funkkanäle: 64 Funkkanäle als Standard.
- Reichweite: In der Regel beträgt die Reichweite zwischen einem Sender und einem Empfänger im Bellman Visit 868- System ca. 200 m bei freier Sicht.
- Reichweite in Gebäuden: max 50m
- nur für die Innenanwendung.
- Größe (BxHxT): 65 x 100 x 27 mm
Raphael-home small business System:
LF-Technik
- Niederfrequenz-Magnetfeld (LF – low frequency): 125 kHz
- Niederfrequenz Reichweite (Standard) idealisiert kugelförmige Abstrahlung: 0,5 bis 2,0 oder 2,0 bis 4,0 Meter Radius einstellbar über Jumper, genau einstellbar über Potentiometer
- Kommunikationsart Unidirektional
HF-Technik
- Funkfrequenz 868 MHz (gebührenfrei nutzbares ISM Band g1.1)
- Funkreichweite bis zu 75 Meter in offener Umgebung
- Kommunikationsart bidirektional
Spannungsversorgung LF-Modul
- Betriebsspannung min. 12 Volt DC
- Betriebsspannung max. 26 Volt DC
- Stromaufnahme bei 12 Volt DC 100 mA bis 200 mA (abhängig von der Reichweiteneinstellung)
- Stromaufnahme bei 24 Volt DC 50 mA bis 100 mA (abhängig von der Reichweiteneinstellung)
Spannungsversorgung HF-Modul
- Betriebsspannung min. 10 Volt DC
- Betriebsspannung max. 36 Volt DC
- Stromaufnahme bei 12 Volt DC 100 mA (bei angeschlossenem X-Port bis 200 mA)
- Stromaufnahme bei 24 Volt DC 50 mA (bei angeschlossenem X-Port bis 100 mA)
Schnittstellen LF-Modul
- Eingänge
Zwei potentialfreie Eingänge 5-24V DC (Opto In1, Opto In2) - Ausgänge (Relais) (opt.)
Ein Relais für Batterieüberwachung, potentialfreie Schließer, belastbar 0.5A125VAC/1A30VDC
DIP Schalter SW1 (8-fach) Zur Programmierung
DIP Schalter SW2 (4-fach) Zur Programmierung
Taster S1 Zur Programmierung
Schnittstellen HF-Modul
- RS232 Schnittstelle 38400/115200 Baud, 8/N/1 - zur Konfiguration oder PC – Anschluss
- Eingänge zwei potentialfreie Eingänge 5 - 24V DC
- Ausgänge (Relais) Zwei Relais, potentialfreie Wechsler belastbar 0.5A125VAC/1A30VDC Ein Relais für technische Störung, potentialfreie Schließer, belastbar 0.5A 125VAC/1A 30VDC
- Ausgänge (CPU OUT1 – CPU OUT6) 6 Ausgänge, belastbar mit max. 24 V / 100 mA
- DIP Schalter SW1 (8-fach), SW2 (8- fach) Zur Programmierung
- Taster S1, S2 Zur Programmierung
- Temperaturbereich -20 °C ... + 70 °C
- Hergestellt exklusiv für Seniorentechnik-Martin von Martin Elektrotechnik GmbH, D-97769 Bad Brückenau

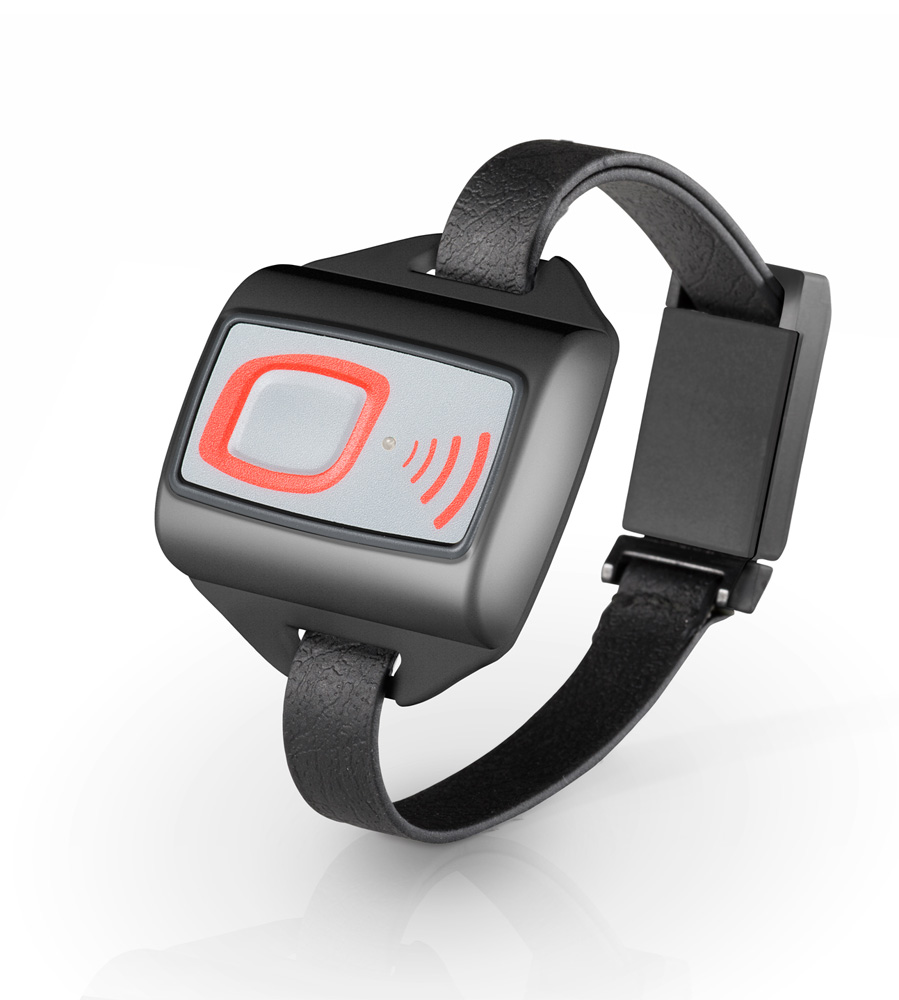

Transponder-Armband mit Patentverschluss
- Abmessungen Platine (BxHxT): 39mm x 20,5mm x 6mm
- Abmessungen Gehäuse (BxHxT): 47mm x 50mm x 10mm
- Schutzart: Entspricht IP 67
- Gewicht Platine: 4g, 7g (mit Batterie)
- Gesamtgewicht Transponder:26g
- Batterie: CR2032, 3V
- Übertragungsfrequenz: 868 MHz
- Aktivierungsfrequenz: 125 kHz
- Betriebstemperatur: -20°C bis +45°C
- Material Armband: Polyethylen-Gewebeband mit Polyvinylchlorid-Beschichtung in Lederoptik
- Abmessungen Armband: 270mm x 12mm x 1,5mm
- Verschlusssystem: Patentierter Magnetverschluss

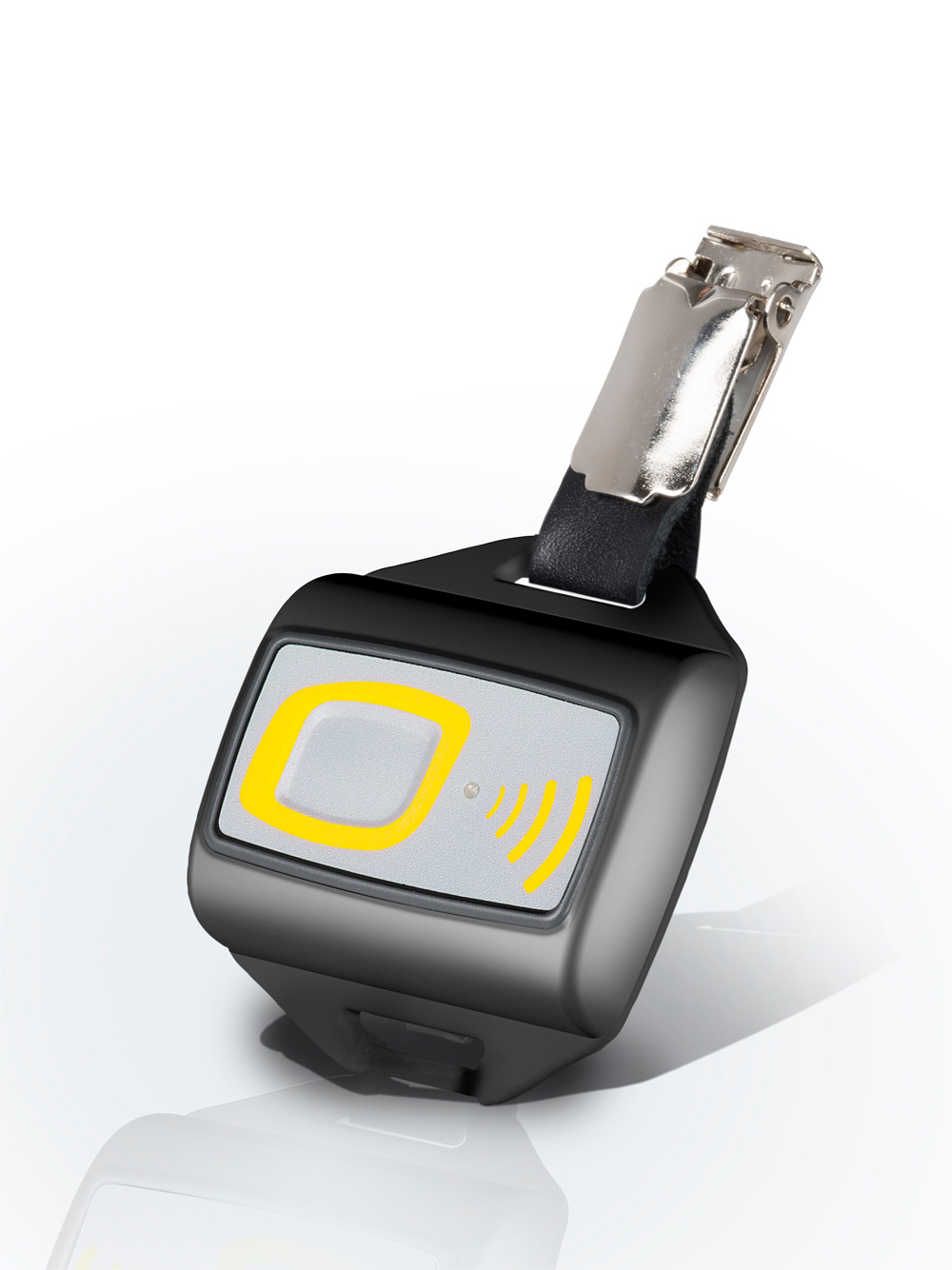

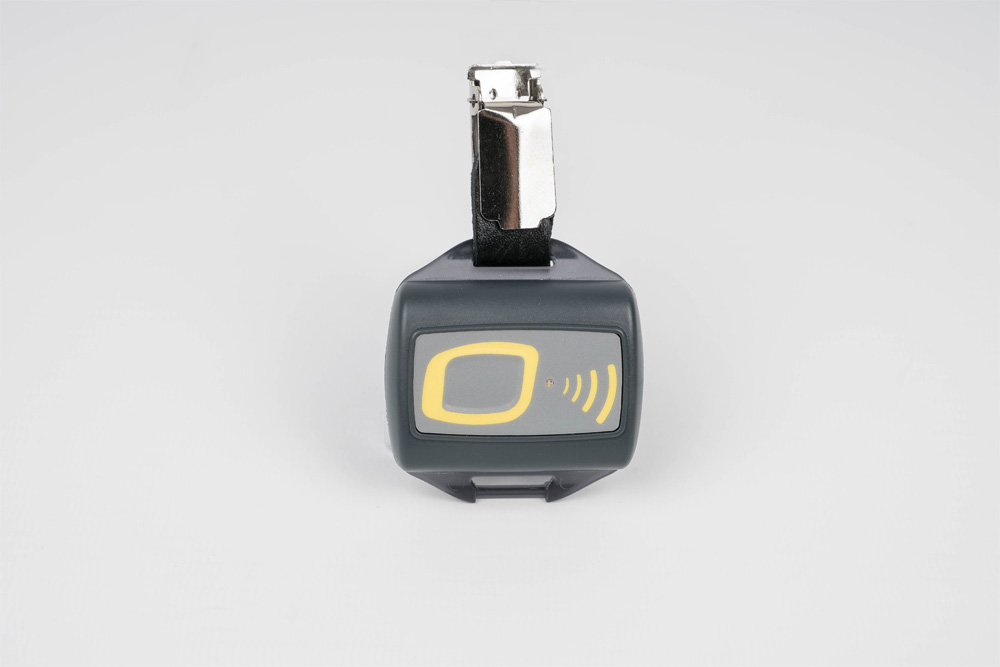

Pflege-Transponder
- Abmessungen Platine (BxHxT) 39mm x 20,5mm x 6mm
- Abmessungen Gehäuse (BxHxT) 47mm x 50mm x 10mm
- Schutzart Entspricht IP 67 Gewicht Platine 4g, 7g (mit Batterie)
- Gesamtgewicht Transponder 26g
- Batterie CR2032, 3V
- Übertragungsfrequenz 868 MHz
- Aktivierungsfrequenz 125 kHz
- Betriebstemperatur -20°C bis +45°C
- Material Bandstück Leder
- Anbringung Klipp-Verschluss
- Kompatibel mit:
Raphael-home privat
Raphael-home small business
Datenblätter & weitere Informationen zu diesem Produkt:
"Wegläuferschutz mit RFID-Armband" - Flyer zu den Raphel-home privat Systemen.
"Raphael-home Infoblatt" - Detaillierte Infos zu den RFID-Systemen und technische Vorraussetzungen.
"Unterschiede Raphael-home privat/home smallbusiness/raphael aktiv (Profi)" Tabelle
Hier können Sie sich den Bellman&Symfon Visit 868 Gesamtkatalog als pdf ansehen.
Hier können Sie sich das Datenblatt der Basiseinheit ansehen.
Hier können Sie sich das Datenblatt des Dementen-Transponders ansehen.
Hier können Sie sich das Datenblatt des Pflegetransponders ansehen.
Hier können Sie sich die Anleitung des Raphael-home als pdf ansehen.
Hier können Sie sich die Anleitung des eingebauten Funksenders als pdf ansehen.
Anleitung: Patentiertes Armband Öffnen und Schließen als pdf.
