Lehmann WC-Ruf System Vario Kabel - 24V DC | 990.940.00

248,35 € *

inkl. MwSt. zzgl. Versandkosten

auf Anfrage.

  • 10526
  • 0730691768766

Unser Service:

Lehmann WC-Notruf Set: Vario KABEL 990.940.00 Ruf-System zur Ausrüstung... mehr
Produktinformationen "Lehmann WC-Ruf System Vario Kabel - 24V DC | 990.940.00"

Lehmann WC-Notruf Set: Vario KABEL 990.940.00
Ruf-System zur Ausrüstung behindertengerechter WC’s

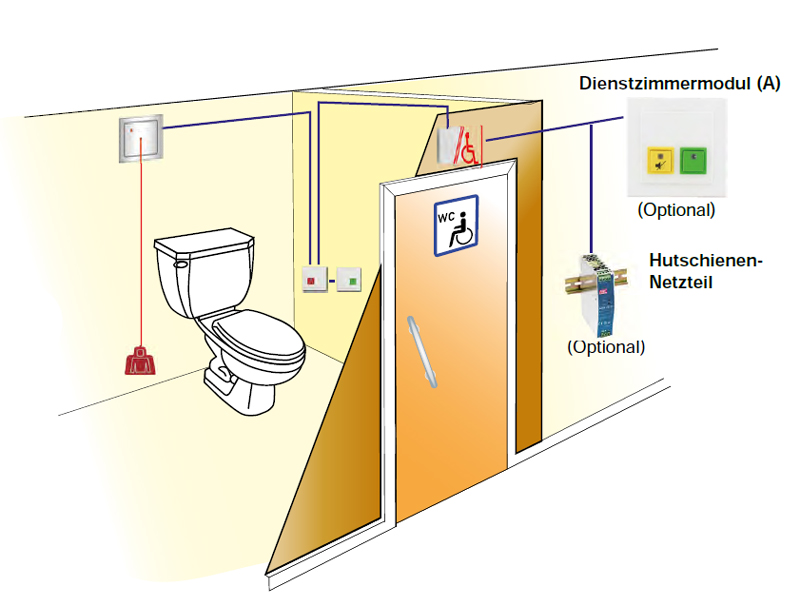

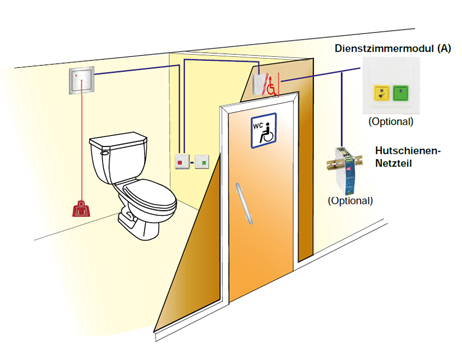

Dieses WC-Notruf Set bestehend aus einer Signalleuchte inklusive elektronischer Steuerung, einem Zugtaster zur Montage in greifbarer Nähe zur Toilette und einem Ruftaster zur Platzierung am Waschbecken.

Funktionsweise

Die Signalleuchte beinhaltet die zentrale Steuerung mit Schleifenüberwachung der Rufleitungen. Ein Ruf wird im WC-Bereich durch optisches Beruhigungslicht, vor der WC-Türe durch Blinken der roten Signalleuchte zuzüglich akustischem Signal angezeigt.

Optional kann eine Alarmweiterleitung an ein extern verkabeltes Dienstzimmermodul oder drahtlos über eine PowerWave Long-Distance Funkstrecke erfolgen.
Zur Sicherheit muss der Notruf immer vor Ort am grünen Abstelltaster zurückgesetzt werden.
Im Normalzustand leuchtet die DUO-Signalleuchte konstant blau zur optischen allgemeinen visuellen Orientierung.
Im Alarmfall schaltet die DUO-Signalleuchte auf rotes Signallicht und ein akustisches Signal ertönt. Dieses kann einstellbar statisch oder als Intervall erfolgen.

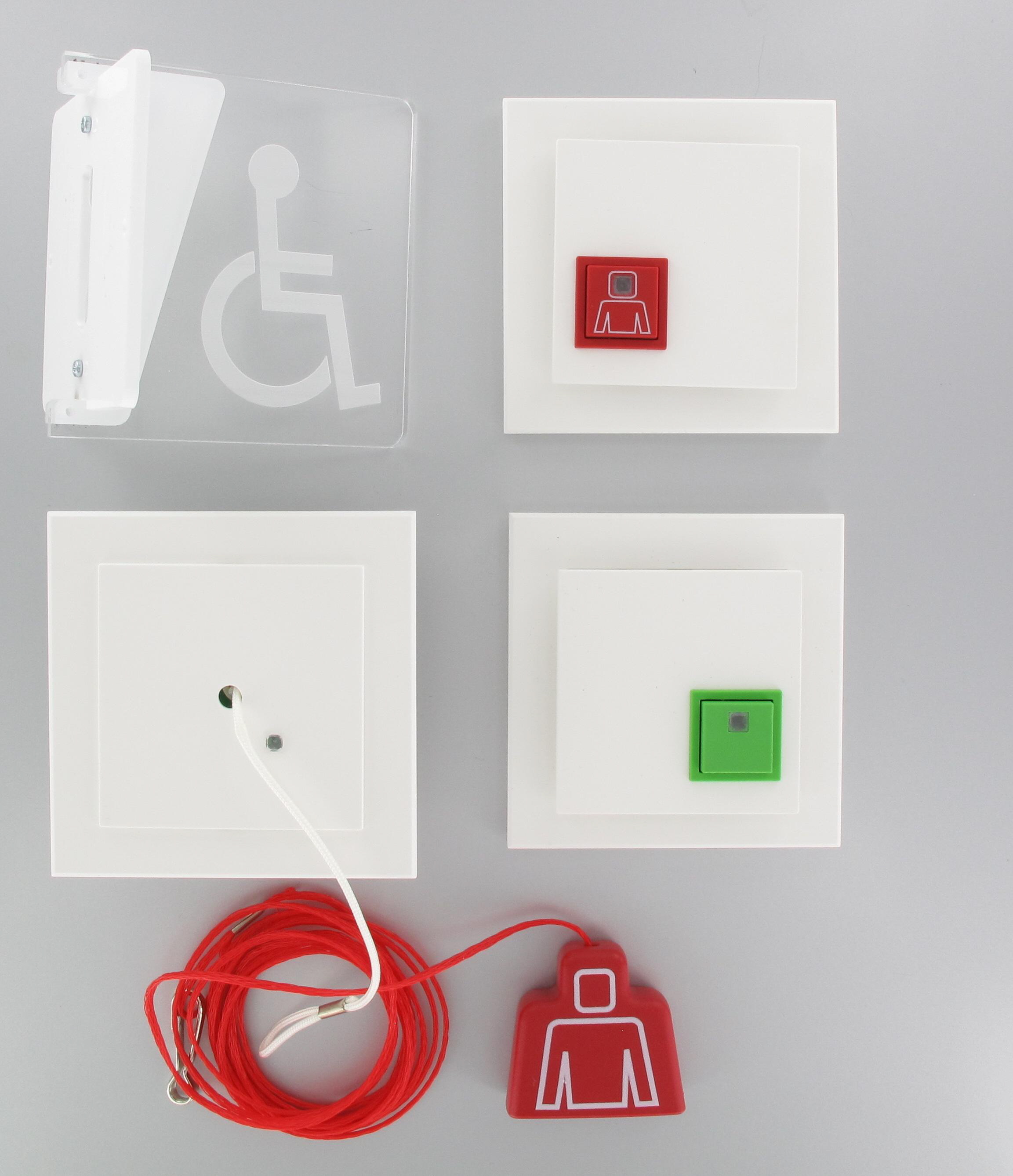

Dieses Set besteht aus:
  • Lehmann 230.070.5 Duo WC-Leuchte mit Steuerung

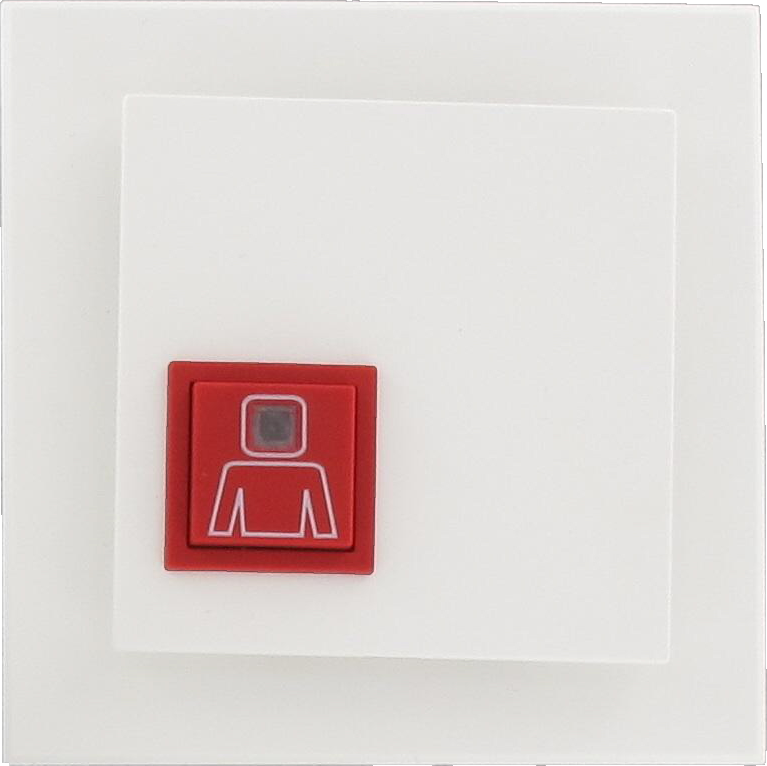

  • Lehmann 310.010 Ruf-Taster

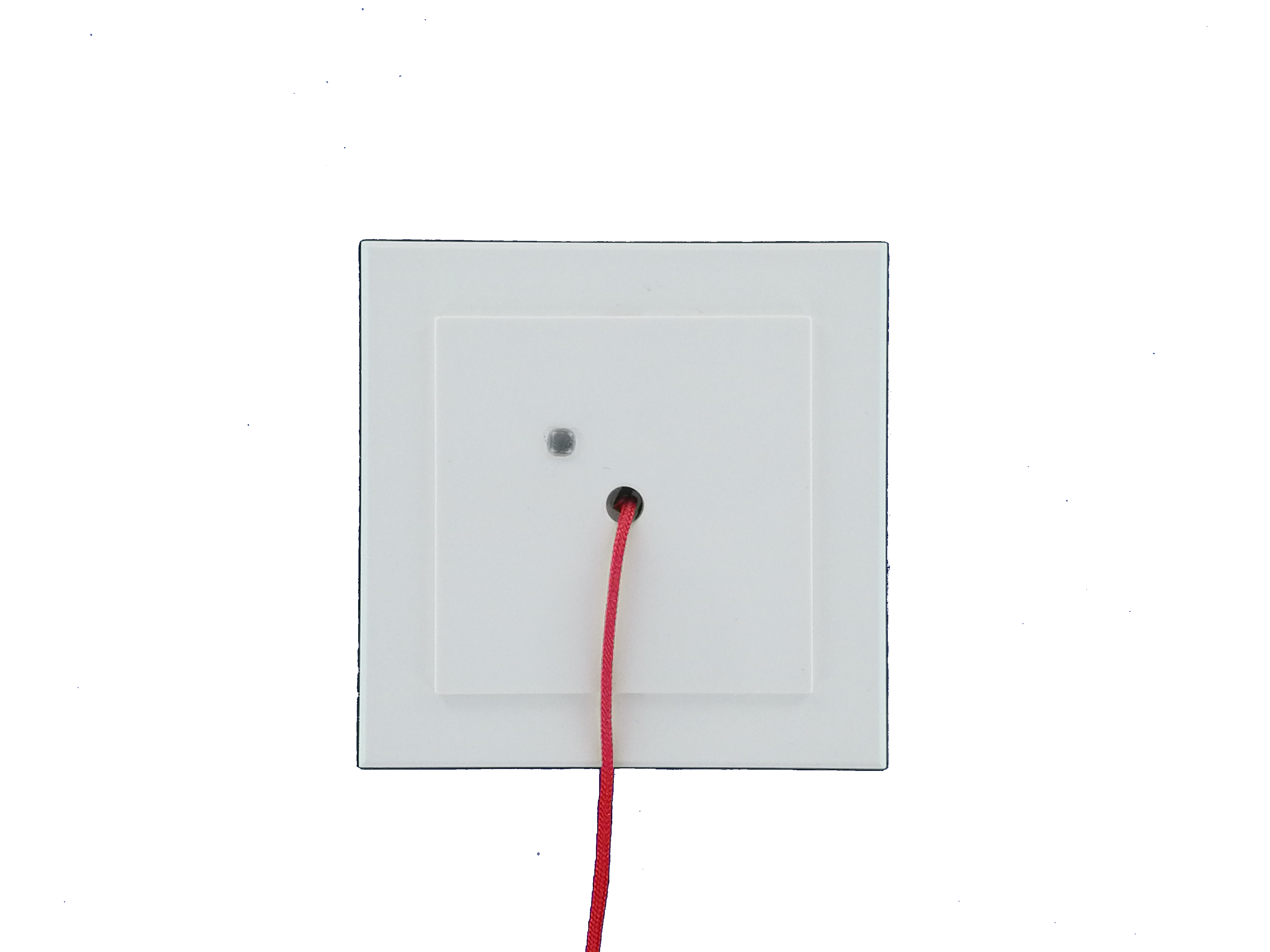

  • Lehmann 310.090 Zug-Taster

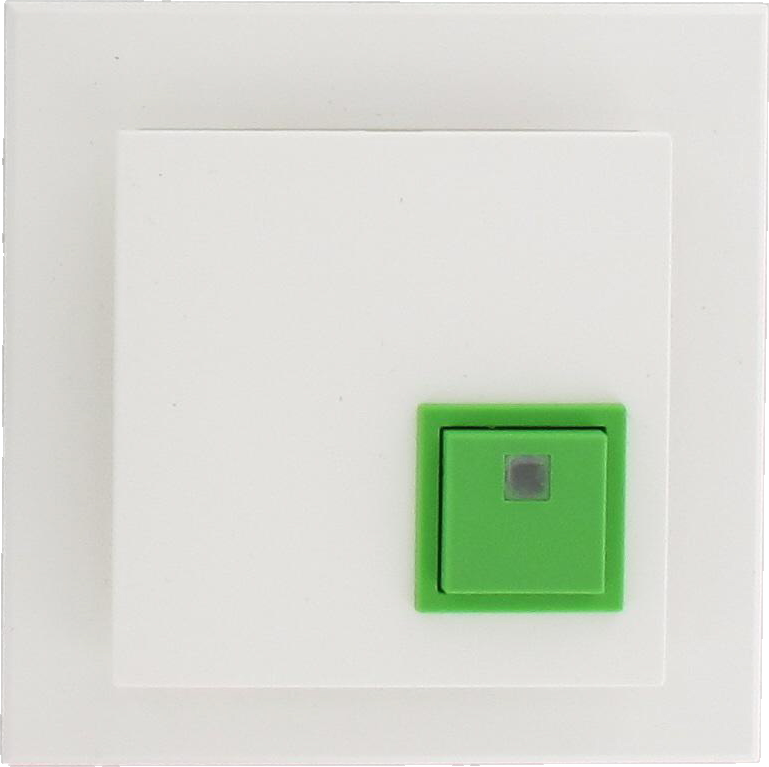

  • Lehmann 310.120 Abstell-/Anwesenheitstaster
Wichtig!

Es wird zwingend ein 24V Netzteil benötigt (siehe Zubehör).



Liefervarianten der Lehmann WC-Ruf Sets
  • WC-Notruf Set VarioVision Kabel DIN 18040, 24 V DC, Art.Nr. 820.950.00
    Bedienelemente/Anzeigen mit Braille- und erhabener Profilschrift nach DIN 18040
  • WC-Notruf Set Vario Kabel, 24 V DC, Art.Nr. 990.940.00 = dieser Artikel

  • WC-Notruf Set VarioVision Funk 869 MHz DIN 18040, IP66, Art.Nr. 820.950.07
    Bedienelemente/Anzeigen mit Braille- und erhabener Profilschrift nach DIN 18040
  • WC-Notruf Set Vario Funk 869 MHz, Art.Nr. 990.408.69

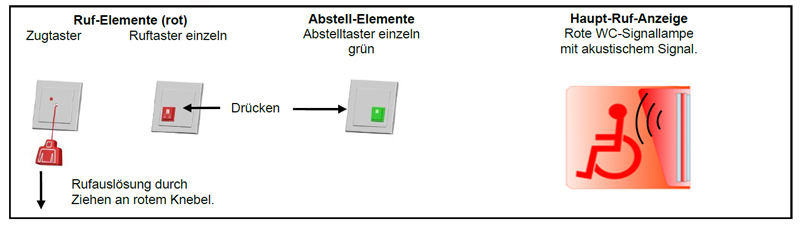

 Funktionen und Bedienung

Alle roten Lampen melden wahlweise durch Dauer-/ oder Blinklicht einen ausgelösten Ruf. Abgestellt werden kann der Ruf nur über den grünen Abstell-/Anwesenheitstaster.

Als optionales Zubehör ist ein Signalgeber erhältlich, der im Innenbereich des Behinderten-WC montiert wird. Das akustische Signal dient als Beruhigungston bei Rufauslösung und zur Information bei Rufabstellung.

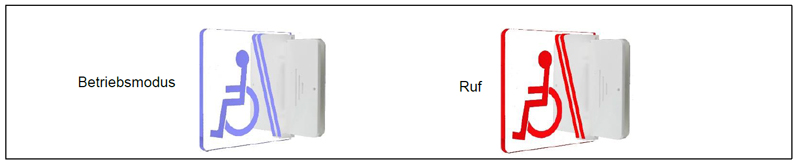

Anzeige der Signalleuchte

Wichtig!

Der WC Notruf entbindet nicht von der Aufsichtspflicht über das Behinderten-WC, sondern unterstützt die aufsichtspflichtigen Personen dabei, Beobachtungszeiträume verlängern zu können. Das System ist regelmäßig auf Funktion zu kontrollieren und bei Abweichungen von einem Fachmann zu überprüfen. Lassen Sie sich in die Bedienung und Funktionskontrolle von einer Fachperson einweisen.




Allgemeine Info: Toiletten/WC’s in öffentlichen Bereichen

Die Forderung nach ruftechnischer Ausrüstung einer barrierefreien WC-Anlage ist in einigen Bauvorschriften und in der Planungsinformation der Bundesregierung explizit angegeben. Diese gilt allerdings nur für Baumaßnahmen des Bundes, ist für allgemein aber mindestens eine Empfehlung.

Für Länder, welche Bauvorschriften ohne explizite Listung haben, ist es zumindest erwünscht, dass diese sich an die Planungsinformationen der Bundesregierung halten.
Zusammenfassend gilt bezüglich der Notwendigkeit von Rufausrüstung in WC-Anlagen öffentlich zugänglicher Gebäude:

• Öffentliche Gebäude in diesem Sinn sind mindestens die in der DIN 18040-1 „Barrierefreies Bauen“ gelisteten. Für öffentlich zugängliche Anlagen (z.B. in Fußgängerzonen etc.) gilt zusätzlich die DIN 18040-3.
• Wenn öffentliche Gebäude neu gebaut werden, darin eine WC-Anlage neu errichtet oder das Gebäude wesentlich renoviert wird, ist die Barrierefreiheit verpflichtend vorgeschrieben.
• In vielen Bundesländern ist durch die Bauvorschriften zur Erzielung der Barrierefreiheit eine Rufanlage im barrierefreien WC verpflichtend, in den anderen aufgrund der Bundes-Planungsinformation erwünscht.
• Auch in Bundesländern ohne konkrete Anforderung durch die Bauvorschrift ist es sinnvoll, eine Rufanlage vorzusehen. Somit werden spätere Nachrüstmaßnahmen vermieden, da die Normen aktuell dahingehend ergänzt werden (DIN/VDE 6008).
In öffentlich zugänglichen Gebäuden sind behindertengerecht ausgestattete WC’s vorgeschrieben.
Zu einer solchen WC-Ausstattung gehört auch der Einbau einer Notruf-Anlage.
Die WC-Notruf Sets bieten dazu als Zusammenstellung alle für eine vorschriftengerechte Notrufausrüstung erforderlichen Komponenten, sowohl für eine leitungslose Installation als Funkvariante (ideal für Nachrüstungen), wie auch mit Drahtverlegung.


Verwendung

Mit WC-Notruf Sets lassen sich Behinderten-WC’s auf einfache Art vorschriftengerecht ausrüsten.
Die Variante „Draht“ bietet sich bei der Ablösung alter Rufanlagen und Neubauten an. Die Variante „Funk“ ist für die Nachrüstung (z.B. durch Umwidmung) bestehender WCs ohne Rufinstallation optimal, da dazu keine Leitungen im WC-Umfeld aufwendig nachgelegt werden müssen.
Wo erforderlich, lassen sich Draht und Funk auch kombinieren. Neu ist die Möglichkeit der Alarmweiterleitung per Funk gemäß DIN/VDE 0834 (Powerwave).

Montage-Set

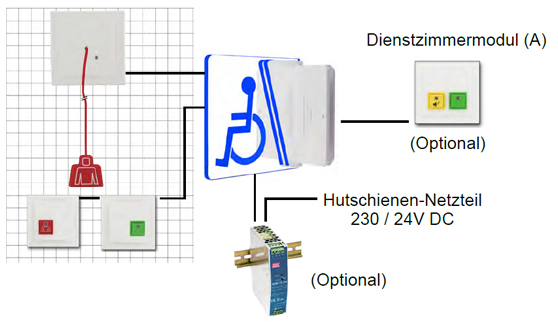

Um die Planung und Montage zu vereinfachen, sind alle Komponenten wie Signalleuchte mit Steuerelektronik (vor der WC-Türe), Ruftaster, Zugtaster und Abstelltaster zu einem Set, inkl. der erforderlichen Unterlagen zusammengefasst. Selbstverständlich können diese Komponenten sowie Zubehör auch einzeln bestellt werden.



 Hier können Sie sich Lehmann Gesamtkatalog WC-Ruf als pdf ansehen.




Lieferumfang dieses Sets:

  • Lehmann 230.070.5 Duo WC-Leuchte mit Steuerung
  • Lehmann 310.010 Ruf-Taster
  • Lehmann 310.090 Zug-Taster
  • Lehmann 310.120 Abstell-/Anwesenheitstaster
  • Bedienungsanleitungen
benötigtes Zubehör:
  • 24V Netzteil
optionales Zubehör:
  • Dienstzimmermodul (A): 310.100
  • Funksendemodul PowerWave (Duo) 990.200.05
  • Funkempfänger PowerWave 990.201.05GSM-Modul zur Rufweiterleitung






Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Lehmann WC-Ruf System Vario Kabel - 24V DC | 990.940.00"
Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Ich habe die Datenschutzbestimmungen zur Kenntnis genommen.

Technische Angaben:   Taster (verkabelt): Zugtaster für WC, Ruftaster für Waschbecken,... mehr

Technische Angaben:



Taster (verkabelt):

Zugtaster für WC, Ruftaster für Waschbecken, Abstelltaster an der Türe;

Druck auf Abstelltaster löst im Ruhezustand auch Alarm aus.

Ausführung:

Einbau-Taster für UP-Schalterdosen DIN 49073.
Taster Schutzart IP 44

DUO-Signalleuchte:

Abmessungen (BxHxT) 100 x 100 x 25 mm, zur Aufputzmontage
über UP-Schalterdose, integrierter akustischer Signalgeber.

Steuerung:

in der DUO-Signalleuchte integriert.

Meldungen:
  • Optische Beruhigungsanzeige (an den Tastern)
  • rotes Blinklicht und akustisches Signal (DUO-Signalleuchte)
  • einstellbar statisch oder als Intervall
  • zusätzlicher potentialfreier Kontaktausgang zur Alarmweiterleitung.

Spannungs-Versorgung:
  • 230 V Netzteil (nicht im Lieferumfang enthalten),
  • alternativ ist 24 V DC Versorgung möglich.

Zulassungen:

CE, RoHS, WEEE
