Funk-Rufsystem: Notrufkissen incl. Funk-Alarmierung auf Schwesternrufanlage | VDE0834

736,09 € *

inkl. MwSt. zzgl. Versandkosten

Lieferzeit 30 Werktage

  • variorec7_medipadplus
  • 0730691768551

Unser Service:

Lehmann Profi-Funk-Rufsystem-Set für Menschen mit starken motorischen Einschränkungen: ... mehr
Produktinformationen "Funk-Rufsystem: Notrufkissen incl. Funk-Alarmierung auf Schwesternrufanlage | VDE0834"

Lehmann Profi-Funk-Rufsystem-Set für Menschen mit starken motorischen Einschränkungen:
Funk-Notrufkissen mit sehr leichtgängiger, flächiger Pneumatik-Auslösung + anschlussfertigen Funkempfänger zur Anbindung an vorhandene Schwesternruf-Anlage

Das Notrufkissen dient als Rufmelder für Personen mit starken, motorischen Einschränkungen. Aufgrund seiner Größe und Funktion ist es möglich, Rufe durch sehr leichten flächigen Druck mit der Hand oder anderen Körperteilen auszulösen.

Der mitgelieferte Funk-Empfänger Variorec7 bindet den Funksender im Kissen an Ihre vorhandene Schwesternruf-Anlage an.

Dieses Set besteht aus:
  • Lehmann Funk-Notrufkissen MediPad Plus 770.215.1
  • Lehmann Variorec7 Funkempfänger incl. Kabelsatz, passend zu Ihrem Schwesternruf-System.

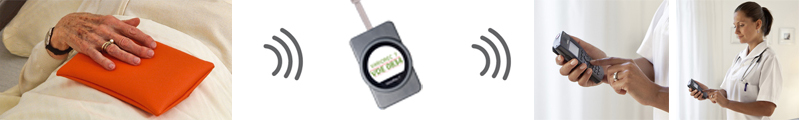

Das MediPadPlus Notrufkissen sendet per Funk auf den Funk-Empfänger, der in die Anschlussdose der Rufanlage eingesteckt wird.

Die Rufanlage wiederum signalisiert auf die vorhandenen Schwesternruf Empfänger.



Bestellablauf:

Nach der Auftragserteilung bekommen Sie einen Fragebogen von uns, womit wir ermitteln, welchen Adaptersatz Sie benötigen.
Anschließend versenden wir dann Ihre Ware komplett betriebsfertig. Da diese Anbindungen immer individuell gefertigt werden, beträgt die Lieferzeit ca. 4 Wochen.

Wichtig ist, dass Sie eine freie Anschlussdose bzw. einen freien Steckplatz in Ihrem Schwestern-Rufsystem haben.

Wenn das Funk-System an den Steckplatz eines vorhandenen Birn-Tasters gesteckt werden soll und dieser ersetzt werden muss, können Sie diese Lösung z.B. mit dem zusätzlichen Funk-Rufauslöser Vario-Pull kombinieren (siehe Zubehör). So könnten Sie z.B. einen Rufknopf und eine Alarm-Trittmatte ohne großen Aufwand an einer Anschlussdose betreiben.

Bei manchen Schwesternrufanlagen ist auch die Anbindung zusätzlich zum vorhandenen Birn-Taster möglich, das wird von uns auch über den Fragebogen geklärt.




Infos zu den Komponenten:

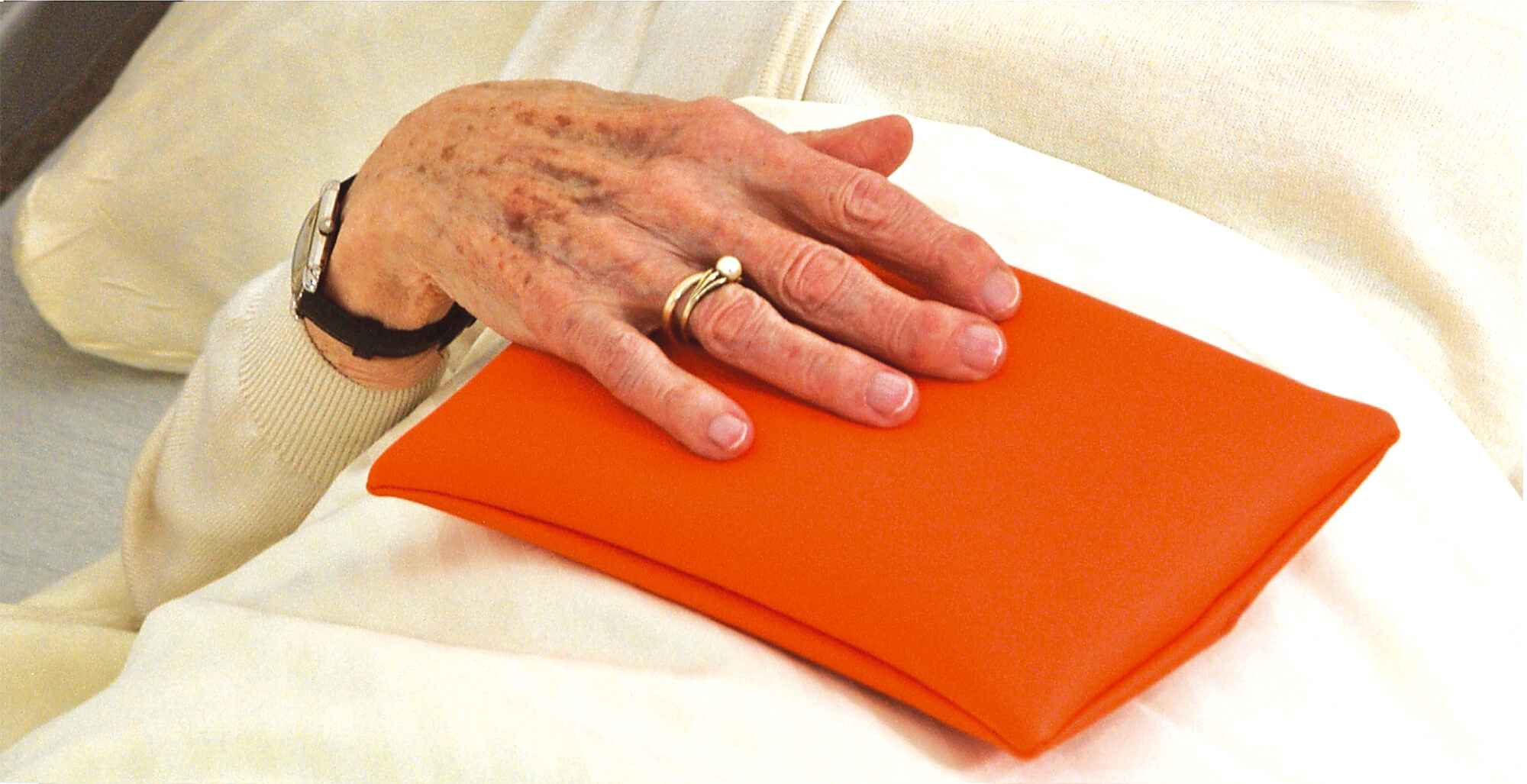

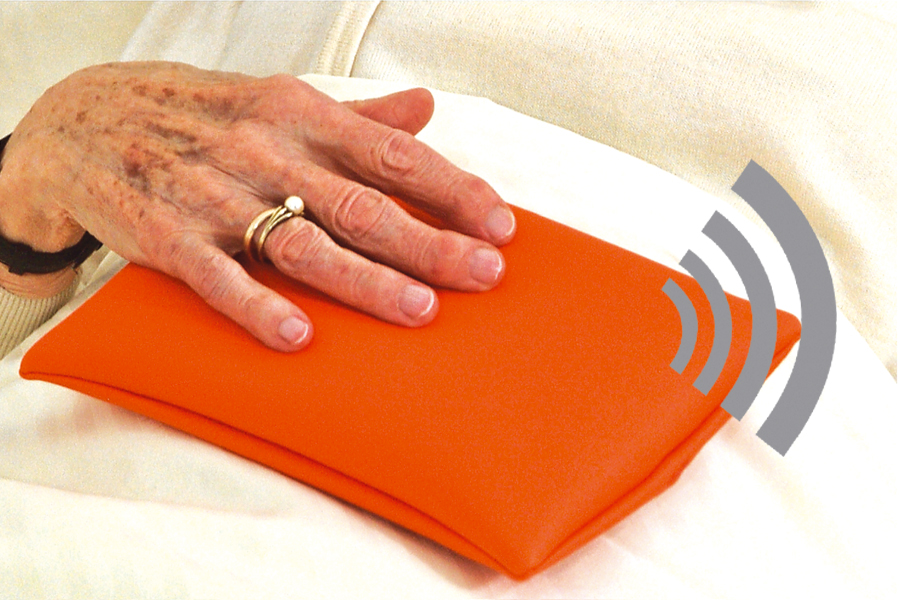

Funk-Notrufkissen MediPad Plus  770.215.1

DasMediPad Plus Notrufkissen bietet eine große, auf allen Seiten des Kissens auslösende Fläche. Dank hoher Empfindlichkeit können es auch Menschen mit sehr eingeschränkter Motorik leicht und zuverlässig bedienen. Das Kissen hat eine Größe von 225x150x45 mm (BxHxT), die Druckfläche ist ca.180x100mm.

Einfache Befestigung

Sein Vorteil ist neben seiner großen Auslösefläche die universelle Anbringung. So kann es mittels Klettverschlusses am Bett befestigt werden, oder durch seine Kabelfreiheit auch direkt im Bett z. B. neben der Hand oder Wange etc. platziert werden.

Dem Notrufkissen liegen Klett-Aufkleber bei. Diese können z. B. auf eine glatte Fläche geklebt werden. Über die Klettflächen kann das Notrufkissen dort befestigt werden. Alternativ sind die Befestigungsbänder für feste Anbringungen vorgesehen.





Hauptmerkmale

  • Kissenrufsender mit sehr leichtgängiger, flächiger Pneumatik-Auslösung
  • Rufauslösung durch Pneumatikschalter, akustische Funktions-Meldung
  • Druckfläche: ca. 180x100 mm
  • Sender-Überwachung mit täglicher Testmeldung gem. DIN/EN 50134
  • „Batterie schwach“ Erkennung mit LED-Anzeige und Weiterleitung an Funkempfänger
  • Schutzart: IP 30 (nicht in Nassbereichen oder bei Feuchte verwenden)
  • Desinfizierbar
  • Betriebsfrequenz:   869,23 MHz (sichere Sozialalarmfrequenz)
  • Kompatibel mit Lehmann Funk-Empfängern
  • Kann mit Nursecall-Empfänger an die Schwesternrufanlage angebunden werden.
  • Konform zur DIN/VDE 0834 und DIN/EN 50134.
  • Interne Schalter: Betrieb: EIN / AUS
Sicherheit nach DIN/VDE 0834:
  • In Verbindung mit dem Lehmann PLUS-Empfänger der neuen Generation, wird die Funkstrecke gemäß DIN/VDE 0834 im 30 Sekunden-Rhytmus mehrfach überwacht.
  • Kommunikationsprüfung Sender/Empfänger laut Norm
  • Beruhigungsanzeige am Sender bis Ruf-Rückstellung
  • Funksicherheit gem. DIN/EN 50134 wird zusätzlich eingehalten
  • Der aktive Modus DIN/VDE 0834 ist nur in Verbindung mit Lehmann PLUS-Sendern neuer Generation möglich.
DIN/EN 50134: (Sozialalarm-Frequenz)
  • Frequenzbereich 869 MHz
  • Routine-Tagesmeldung
  • Funkkanal-Belegungskontrolle
Auf-und Abwärtskompatibilität:

Dieser Lehmann Plus-Sender ist abwärtskompatibel zu den bisherigen VarioRec-Empfängern nach DIN/EN 50134.
Auch Sender der neuen Generation können immer noch an einen VarioRec1/3/6 Empfänger eingelernt werden (Ohne DIN 0834 Funktion).



Der Variorec7-Nursecall Funk-Empfänger

Der Variorec7-Nursecall Funk-Ruf-Empfänger ermöglicht das einfache Anbinden von Funk-Sendern aus den Lehmann-Funk-Systemen an alle gängigen Schwesternrufsysteme.
Die Stromversorgung wird meistens von der Rufanlage über die Steckbuchse geliefert. Für Anwendungen wo dies nicht möglich ist, wird der Empfänger ohne Aufpreis mit externem Steckernetzteil ausgeliefert.

Der Funk-Empfänger wird von uns mit dem passenden Kabelsatz zu Ihrer Schwesternrufanlage geliefert. Sie stecken ihn ein und das System ist einsatzfähig.

Sicherheit nach DIN/VDE 0834:
  • In Verbindung mit den Lehmann PLUS-Sendern der neuen Generation, wird die Funkstrecke gemäß DIN/VDE 0834 im 30 Sekunden-Rhytmus mehrfach überwacht.
  • Kommunikationsprüfung Sender/Empfänger laut Norm
  • Beruhigungsanzeige am Sender bis Ruf-Rückstellung
  • Funksicherheit gem. DIN/EN 50134 wird zusätzlich eingehalten
  • Der aktive Modus DIN/VDE 0834 ist nur in Verbindung mit Lehmann PLUS-Sendern neuer Generation möglich.
DIN/EN 50134: (Sozialalarm-Frequenz)
  • Frequenzbereich 869 MHz
  • Routine-Tagesmeldung
  • Funkkanal-Belegungskontrolle
Auf-und Abwärtskompatibilität:

Der VarioRec7Empfänger ist abwärtskompatibel zu den bisherigen VarioMobilSendern nach DIN/EN 50134.
Auch Sender der neuen Generation können immer noch an einen VarioRec1/3/6 Empfänger eingelernt werden (Ohne DIN 0834 Funktion).

Bild-Darstellungen der Sendertypen:

Im Display des Variorec7-Empfängers wird der Sender beim Auslösen zusätzlich mit einem Piktogramm angezeigt.

Pflegezeit-Modus

Während der vom Personal aktivierten Pflegezeit erfolgt keine Alarmauslösung.

Der Pflegemodus wird durch Druck auf den oberen Bildschirmrand ausgelöst, oder extern durch einen vorher definierten Pflegesender.
Die Länge der Pflegezeit ist voreingestellt auf fünf Minuten. Sie kann im Menü nach Wunsch angepasst werden.

Vitalmodus/Aktivitätskontrolle

Die Vitalzeit wird zur Mobilitätsüberwachung von Personen genutzt. Der ausgewählte Sender muss in der hier gewählten Zeitspanne einmal ausgelöst werden. Unterbleibt dies, wird nach Ablauf der Vitalzeit ein Ruf ausgelöst, im Display wird diese Anzeige sichtbar.

Wenn der Vitalmodus gewünscht wird, muß dieser und die entsprechenden Zeiten bei der Kopplung eines Vitalsenders gewählt werden.




Hauptmerkmale Funkempfänger Lehmann Variorec7 mit spezifischem Kabelsatz:



  • Adaption an alle gängigen Schwesternrufanlagen
  • Funk-Überwachung nach DIN/VDE 0834 (PLUS Sender/Variorec7) und DIN/EN 50134 (Lehmann Sender Variorec6)
  • Live-Check: Funkstreckenüberwachung alle 30 Sekunden, in Verbindung mit Lehmann PLUS Funk-Sendern.
  • Steckerabwurf-Alarm
    Abzugsüberwachung: sofern im verwendetem Rufsystem vorhanden
  • Störungsanzeige gem. DIN/EN 50134 (Frequenzblockade)
  • Schutzart IP30
  • Empfang von bis zu 7 PLUS-Funk-Sendern (mit Funk-Überwachung)
  • Empfang von bis zu 63 Funk-Sendern (ohne Funk-Überwachung)
  • 3 Schaltkanäle
  • Sicherer Funkbereich: 869,2125 MHz Sozialalarmfrequenz,bidirektional
  • Optische Betriebsanzeige mit Display
  • Pflegezeit einstellbar (3, 5, 10, 20 oder 30 min)
  • Batterieüberwachung: Störungsanzeige "Batterie schwach" vom Sender mit Weiterleitung an Rufanlage
  • Pflegemodus (Sender einzeln wählbar)
  • Mastermodus (alle Sender werden erkannt)
  • wird "gepaart" mit Funksender geliefert, wenn diese zusammen in einem Auftrag bestellt werden.
  • kann mit zusätzlichem Funk-Rufauslöser z.B. Vario-Pull Plus kombiniert werden.
    Ideal, wenn das Funk-System an den Steckplatz eines vorhandenen Birn-Tasters gesteckt wird und dieser ersetzt werden muss.
  • Optische Alarmmeldung
  • Akustische Alarmmeldung
  • Menüführung über Display
  • Graphische Darstellung der Sendertypen
  • Meldungsspeicher
  • Testmodus / Messen der Feldstärke
  • Kein Auslösen durch fremde Sender, dank sicherer Sozialalarm Frequenz.
  • Betriebsspannung: 24V DC, max 100mA
    über Speisung Lichtrufanlage oder optional externem Netzteil
  • Anschlussstecker, gemäß Fragebogen und baulichen Gegebenheiten




Allgemeine Informationen zum Lehmann Variorec7 Funk-System:

Die Lehmann Electronic GmbH aus Niederkassel entwickelt und produziert Komponenten für Rufanlagen MADE IN GERMANY.

Sie können sich hiermit technisch besonders hochwertige und robuste Lösungen zusammenstellen. Viele Sender sind wasserdicht und desinfizierbar.

Profi-Komponenten und Profi-Einsatz

Die Lehmann Komponenten erfüllen höchste Qualitätsansprüche, sind sehr robust und werden daher unter anderem in Altenheimen, Krankenhäuser, Senioren-WGs und der Tagespflege eingesetzt. Hier dienen Sie bereits seit Jahren zur Unterstützung in der Pflege.

Je nach Krankheitsbild, Pflegesituation oder persönlichem Umfeld sind verschiedene Zusammenstellungen und Lösungen sinnvoll.

Wir beraten Sie gern! Ganz unverbindlich und kostenlos.

Ein Funk-System / eine Funk-Signal-Anlage besteht immer aus mindestens 2 Komponenten:



1. Lehmann Plus Funk-Sender:

Sie haben die Auswahl aus einem sehr großen Sortiment, die Produkte sind für den Profi-Einsatz in Einrichtungen und Krankenhäusern geeignet.

"Standard" Funksender:
  • Funk-Rufknöpfe als Armband, Kette
  • Alarm-Trittmatten
  • Rauchmelder, etc.
"Spezial" Funksender:
  • Zugtaster, auch in wasserdicht und desinfizierbar lieferbar
  • Wand-Rufsender, wasserdicht und desinfizierbar
  • Fuß-Taster
  • Puste-Sensoren - durch Atem aktiviert
  • Ruf-Auslöser für motorisch eingeschränkte Personen: Kissen, Bälle, Großtastenrufknöpfe
  • Geräuschmelder - ausgelöst durch Rufe
  • Bewegungsmelder mit spezieller Ausstattung für Pflegekräfte - incl. Laufrichtungserkennung und Abstellfunktionen
  • Tür-Magnetschalter - zum Melden, wenn eine Tür geöffnet wird
  • Tür-Wächter-Systeme - zum Melden, wenn eine Tür geöffnet wird
  • Universal-Sender für eigene Lösungen
Abstell-/Quittierungs-Funksender:
  • optionale Funksender zum Abstellen des Alarms


Je nach verwendete Einstellung (VDE-Norm) können bis zu 63 Sender angelernt werden.
Ein Fehlalarm durch Auslösen fremder Sender ist nicht möglich, da die  Komponenten auf der sicheren Sozialalarm-Frequenz arbeiten.

In Verbindung mit den Lehmann PLUS-Sendern der neuen Generation, wird die Funkstrecke gemäß DIN/VDE 0834 im 30 Sekunden-Rhytmus mehrfach überwacht.

Eine Übersicht aller kompatiblen Sender finden Sie hier: Lehmann Funk-Sender


2. Lehmann Funk-Empfänger Variorec7 (dieser Artikel):

Dieser Funk-Empfänger meldet das Auslösen eines gekoppelten Ruf-Senders über Ihre vorhandene Schwestern-Ruf-Anlage.

 Weitere Details, die Lieferübersicht und technische Informationen können Sie dem Lehmann Gesamtkatalog entnehmen.




Lieferumfang dieses Sets:

  • Lehmann Funk-Notrufkissen MediPad Plus 770.215.1
  • Batterie (im Sender eingebaut)
  • Befestigungsschlaufen Klett und Aufkleber
  • 1 x Lehmann Variorec7 Funkempfänger incl. Kabelsatz, passend zu Ihrem Schwesternruf-System.
  • Falls die Stromversorgung nicht über die Rufanlage möglich ist, liegt ein 230V Netzteil bei.
  • Bedienungsanleitungen
optionales Zubehör:
  • Sender aus dem Lehmann Funk-System






Zielgruppe: Pflege-Einrichtung, Praxen, Tagespflege, Krankenhaus
Sender-Art: bei_Motorischen_Einschränkungen, Rufknopf
Anzahl Sender enthalten: 1
Tragevariante Sender: ohne Befestigung, Wandmontage, am Bett
Funk-Empfänger: stationär
Signalisierung: Schwestern-Rufanlage
Alarm-Dauer: wie Schwestern-Rufanlage
Reichweite: max 50-250m
Stromversorgung Empfänger: Netzteil_(enthalten), über Schwesternrufanlage
Funk-System: Lehmann Variorec7
Produkt-Art: Komplett-Set
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Funk-Rufsystem: Notrufkissen incl. Funk-Alarmierung auf Schwesternrufanlage | VDE0834"
Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Ich habe die Datenschutzbestimmungen zur Kenntnis genommen.

Eigenschaften: "Funk-Rufsystem: Notrufkissen incl. Funk-Alarmierung auf Schwesternrufanlage | VDE0834"
Zielgruppe: Pflege-Einrichtung, Praxen, Tagespflege, Krankenhaus
Sender-Art: bei_Motorischen_Einschränkungen, Rufknopf
Anzahl Sender enthalten: 1
Tragevariante Sender: ohne Befestigung, Wandmontage, am Bett
Funk-Empfänger: stationär
Signalisierung: Schwestern-Rufanlage
Alarm-Dauer: wie Schwestern-Rufanlage
Reichweite: max 50-250m
Stromversorgung Empfänger: Netzteil_(enthalten), über Schwesternrufanlage
Funk-System: Lehmann Variorec7
Produkt-Art: Komplett-Set
Technische Daten: Funk-Notrufkissen-Sender MediPad Plus 770.215.1 Ausführung:... mehr

Technische Daten:

Funk-Notrufkissen-Sender MediPad Plus 770.215.1
  • Ausführung: Kissenrufsender mit sehr leichtgängiger, flächiger Pneumatik-Auslösung
  • Frequenz: 869,23 MHz (sichere Sozialalarm Frequenz)
  • Meldung: Rufauslösung durch Pneumatikschalter, akustische Funktions-Meldung
  • Druckfläche: ca. 180x100 mm
  • In Verbindung mit dem Lehmann PLUS-Empfänger der neuen Generation, wird die Funkstrecke gemäß DIN/VDE 0834 im 30 Sekunden-Rhytmus mehrfach überwacht.
  • Funksicherheit gem. DIN/EN 50134 wird zusätzlich eingehalten
  • Batterie-Überwachung: „Batterie schwach“ Erkennung mit Weiterleitung an Funkempfänger
  • Farbe: Orangerot
  • Abmessungen: 230 x 160 x 35 mm (L x B x H)
  • Gewicht: 177 g (inkl. Batterie)
  • Schutzart: IP 30
  • Sender-Überwachung mit täglicher Testmeldung gem. DIN/EN 50134
  • Sonstiges: Befestigungsmaterial beigefügt
  • Stromversorgung:
    Knopfzellen 3 V; Typ Ausführung CR 2032
    Betriebsdauer bei einmaligem, täglichen Gebrauch ca. 3 Jahre
  • Interne Schalter:
    Betrieb: EIN / AUS
    akustische Rufmeldung: EIN / AUS
  • Schutzart: IP 30 (nicht in Nassbereichen oder bei Feuchte verwenden)
  • Abmessungen: 225 x 150 x 45 mm (BxHxT)
  • Gewicht: ca. 170 g

Reinigung

Empfohlen wird ein weicher, leicht feuchter Lappen mit etwas Spülmittel ggfs. mit Zusatz von Desinfektionsmittel gem. DIN / EN 13727. Auf keinen Fall scheuernde oder ätzende Reinigungsmittel verwenden. Zur Reinigung lässt sich das Kissenteil abnehmen.



Funkempfänger Lehmann VarioRec7 "NurseCall" mit spezifischem Kabelsatz:
  • kompatibel mit Lehmann Funksendern
  • Art: UHF Schaltempfänger nach DIN/VDE 0834 + EN 50134
  • Betriebsfrequenz: 869,2125 MHz Sozialalarmfrequenz, bidirektional
  • Funkreichweite: innerhalb von Gebäuden bis 30 m (entspricht den Anforderungen der technischen Prüfstelle der Krankenkassen)
  • Bedienelemente: Display
  • Rufmeldekontakt: max. 24 V DC / max. 100 mA
  • Störmeldekontakt: max. 24 V DC / max. 100 mA
  • Anzahl einlernbarer Funksender: 63
  • Sendeleistung: bis 10mW, variabel
  • Überwachung(en): nach DIN/EN 50134 und /oder nach DIN/VDE 0834
  • Stromversorgung: 24 V DC/30 mA oder 12 V DC/50 mA aus der Rufanlage, alternativ Ausführungen mit Steckernetzteil
  • Abmessungen: 66 x 46 x 18 mm (BxHxT),
  • Länge Anschlussleitung 50-300 mm (systemabhängig)
  • Temperaturbereich: -5 °C bis +55 °C
  • Gewicht: ca. 50 g
  • Schutzart: IP 50
  • Farbe: Gehäuse grau
  • Konformität: CE (RED RL, RoHS II)



Top
