Funk-Rufsystem: Zugtaster/Rufknopf VarioPull incl. Funk-Alarmierung auf Schwesternrufanlage| VDE0834

476,08 € *

inkl. MwSt. zzgl. Versandkosten

Lieferzeit 30 Werktage

  • variorec7_variopullplus
  • 0730691768629

Unser Service:

Lehmann Profi-Funk-Rufsystem-Set:  Funk-Sender Vario-Pull Plus + anschlussfertigen... mehr
Produktinformationen "Funk-Rufsystem: Zugtaster/Rufknopf VarioPull incl. Funk-Alarmierung auf Schwesternrufanlage| VDE0834"

Lehmann Profi-Funk-Rufsystem-Set:

Funk-Sender Vario-Pull Plus + anschlussfertigen Funkempfänger zur Anbindung an vorhandene Schwesternruf-Anlage

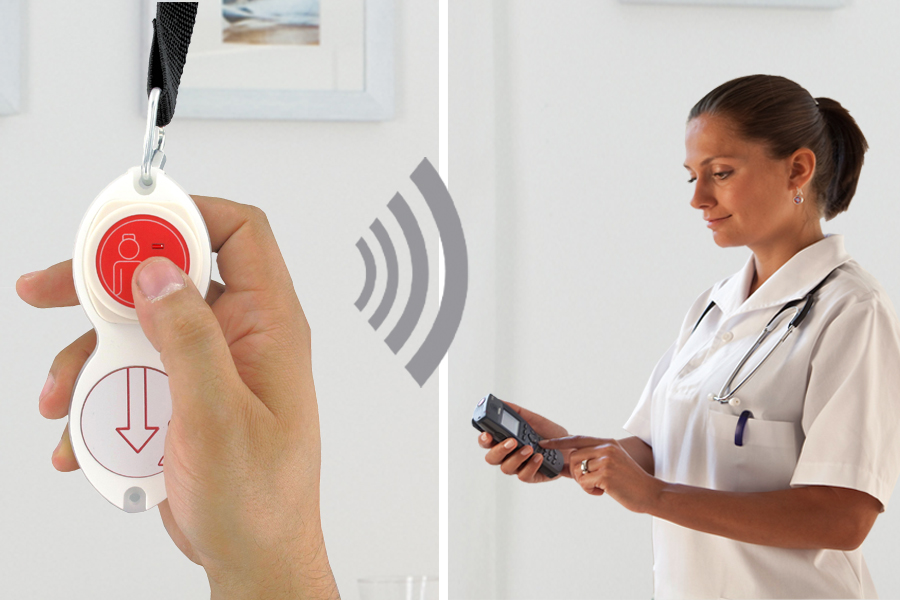

Der VarioPullPlus ist ein wasserdichter Funk-Rufknopf und Zugtaster in einem!

Vorgesehen ist die Montage hängend mittels der Befestigungsschlaufe, z.B. an einem Bettgalgen oder an der Zimmerdecke. So kann die nutzende Person entsprechend ihrer motorischen Möglichkeiten wahlweise den Ruf durch Ziehen an der Einheit oder Drücken des Ruftasters auslösen. Über das untere Loch in der Einheit kann mit einem zusätzlichen Zugseil (nicht im Lieferumfang enthalten) der Funk-Zugtaster noch vielseitiger genutzt werden.

Der mitgelieferte Funk-Empfänger VarioRec7 bindet den Funksender an Ihre vorhandene Schwesternruf-Anlage an.

Dieses Set besteht aus:
  • Lehmann Funk-Zug- und Ruftaster VarioPull Plus 770.239.02
  • Lehmann VarioRec7 Funk-Empfänger incl. Kabelsatz passend zu Ihrem Schwesternruf-System.

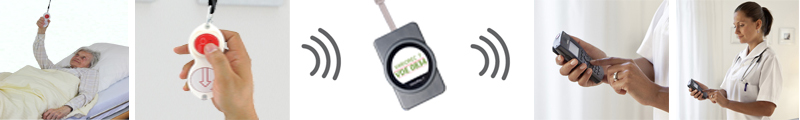

Der VarioPull sendet per Funk auf den Funk-Empfänger, der in die Anschlussdose der Rufanlage eingesteckt wird.

Die Rufanlage wiederum signalisiert auf die vorhandenen Schwesternruf Empfänger.




Bestellablauf:

Nach der Auftragserteilung bekommen Sie einen Fragebogen von uns, womit wir ermitteln, welchen Adaptersatz Sie benötigen.
Anschließend versenden wir dann Ihre Ware komplett betriebsfertig. Da diese Anbindungen immer individuell gefertigt werden, beträgt die Lieferzeit ca. 4 Wochen.

Wichtig ist, dass Sie eine freie Anschlussdose bzw. einen freien Steckplatz in Ihrem Schwestern-Rufsystem haben.

Wenn das Funk-System an den Steckplatz eines vorhandenen Birn-Tasters gesteckt werden soll und dieser ersetzt werden muss, können Sie diese Lösung z.B. mit dem zusätzlichen Funk-Rufauslöser Vario-Pull kombinieren (siehe Zubehör). So könnten Sie z.B. einen Rufknopf und eine Alarm-Trittmatte ohne großen Aufwand an einer Anschlussdose betreiben.

Bei manchen Schwesternrufanlagen ist auch die Anbindung zusätzlich zum vorhandenen Birn-Taster möglich, das wird von uns auch über den Fragebogen geklärt.




Infos zu den Komponenten:

Lehmann Funk-Sender Vario-Pull Vario-Pull Plus 770.239.02

Wasserdichter 2in1 Funksender: Rufknopf und Zugtaster in Einem!

Vorgesehen ist die Montage hängend mittels der Befestigungsschlaufe, z.B. an einem Bettgalgen oder an der Zimmerdecke.
So kann die nutzende Person entsprechend ihrer motorischen Möglichkeiten wahlweise den Ruf durch Ziehen an der Einheit oder Drücken des Ruftasters auslösen. Über das untere Loch in der Einheit kann mit einem zusätzlichen Zugseil (nicht im Lieferumfang enthalten) der Funk-Zugtaster noch vielseitiger genutzt werden.

Der Sender sendet bei Aktivierung ein Signal an den Lehmann Funk-Empfänger (Zubehör).
In Verbindung mit dem Lehmann PLUS-Empfänger der neuen Generation, wird die Funkstrecke gemäß DIN/VDE 0834 im 30 Sekunden-Rhytmus mehrfach überwacht.

Der VarioPullPlus Funk-Zugtaster ist überall einsetzbar, wo Kabelverbindungen zur Anschlussdose stören oder nicht vorhanden sind. Durch die zusätzliche Zugtaster-Funktion (Ziehen am Gehäuse oder an einer daran unten befestigten zusätzlichen Zugschnur) bietet er sich zudem für Personen mit Bewegungseinschränkungen an.
Der VarioPull Funk-Zugtaster lässt sich sowohl hängend verwenden (z.B. am Bettgalgen angehängt), als auch in üblichen Ruftaster-Lagen.

Er kann auf unterschiedliche Arten eingesetzt werden:
  • als Rufknopf - lose
  • als Zugtaster am Bett - Montagegurt im Lieferumfang
  • als Deckenzug Taster an der Decke ein gehangen - Unten am Zugtaster befindet sich eine Befestigungsmöglichkeit für eine zusätzliche Zugschnur

Hauptmerkmale in Stichpunkten:

  • LED-Rufanzeige für Ruf und Batteriemeldung
  • „Batterie schwach“ Erkennung mit LED-Anzeige und Weiterleitung an Funkempfänger
  • Schutzart: IP 68 (wasserdicht)
  • Desinfizierbar
  • Betriebsfrequenz:   869,23 MHz (sichere Sozialalarmfrequenz)
  • Kompatibel mit Lehmann Funk-Empfängern
  • Kann mit Nursecall-Empfänger an die Schwesternrufanlage angebunden werden.
  • Konform zur DIN/VDE 0834 und DIN/EN 50134.
  • Gurtlänge einstellbar 10 bis 100 cm.



Der Variorec7-Nursecall Funk-Empfänger

Der Variorec7-Nursecall Funk-Ruf-Empfänger ermöglicht das einfache Anbinden von Funk-Sendern aus den Lehmann-Funk-Systemen an alle gängigen Schwesternrufsysteme.
Die Stromversorgung wird meistens von der Rufanlage über die Steckbuchse geliefert. Für Anwendungen wo dies nicht möglich ist, wird der Empfänger ohne Aufpreis mit externem Steckernetzteil ausgeliefert.

Der Funk-Empfänger wird von uns mit dem passenden Kabelsatz zu Ihrer Schwesternrufanlage geliefert. Sie stecken ihn ein und das System ist einsatzfähig.

Sicherheit nach DIN/VDE 0834:
  • In Verbindung mit den Lehmann PLUS-Sendern der neuen Generation, wird die Funkstrecke gemäß DIN/VDE 0834 im 30 Sekunden-Rhytmus mehrfach überwacht.
  • Kommunikationsprüfung Sender/Empfänger laut Norm
  • Beruhigungsanzeige am Sender bis Ruf-Rückstellung
  • Funksicherheit gem. DIN/EN 50134 wird zusätzlich eingehalten
  • Der aktive Modus DIN/VDE 0834 ist nur in Verbindung mit Lehmann PLUS-Sendern neuer Generation möglich.
DIN/EN 50134: (Sozialalarm-Frequenz)
  • Frequenzbereich 869 MHz
  • Routine-Tagesmeldung
  • Funkkanal-Belegungskontrolle
Auf-und Abwärtskompatibilität:

Der VarioRec7Empfänger ist abwärtskompatibel zu den bisherigen VarioMobilSendern nach DIN/EN 50134.
Auch Sender der neuen Generation können immer noch an einen VarioRec1/3/6 Empfänger eingelernt werden (Ohne DIN 0834 Funktion).

Bild-Darstellungen der Sendertypen:

Im Display des Variorec7-Empfängers wird der Sender beim Auslösen zusätzlich mit einem Piktogramm angezeigt.

Pflegezeit-Modus

Während der vom Personal aktivierten Pflegezeit erfolgt keine Alarmauslösung.

Der Pflegemodus wird durch Druck auf den oberen Bildschirmrand ausgelöst, oder extern durch einen vorher definierten Pflegesender.
Die Länge der Pflegezeit ist voreingestellt auf fünf Minuten. Sie kann im Menü nach Wunsch angepasst werden.

Vitalmodus/Aktivitätskontrolle

Die Vitalzeit wird zur Mobilitätsüberwachung von Personen genutzt. Der ausgewählte Sender muss in der hier gewählten Zeitspanne einmal ausgelöst werden. Unterbleibt dies, wird nach Ablauf der Vitalzeit ein Ruf ausgelöst, im Display wird diese Anzeige sichtbar.

Wenn der Vitalmodus gewünscht wird, muß dieser und die entsprechenden Zeiten bei der Kopplung eines Vitalsenders gewählt werden.




Hauptmerkmale Funkempfänger Lehmann Variorec7 mit spezifischem Kabelsatz:



  • Adaption an alle gängigen Schwesternrufanlagen
  • Funk-Überwachung nach DIN/VDE 0834 (PLUS Sender/Variorec7) und DIN/EN 50134 (Lehmann Sender Variorec6)
  • Live-Check: Funkstreckenüberwachung alle 30 Sekunden, in Verbindung mit Lehmann PLUS Funk-Sendern.
  • Steckerabwurf-Alarm
    Abzugsüberwachung: sofern im verwendetem Rufsystem vorhanden
  • Störungsanzeige gem. DIN/EN 50134 (Frequenzblockade)
  • Schutzart IP30
  • Empfang von bis zu 7 PLUS-Funk-Sendern (mit Funk-Überwachung)
  • Empfang von bis zu 63 Funk-Sendern (ohne Funk-Überwachung)
  • 3 Schaltkanäle
  • Sicherer Funkbereich: 869,2125 MHz Sozialalarmfrequenz,bidirektional
  • Optische Betriebsanzeige mit Display
  • Pflegezeit einstellbar (3, 5, 10, 20 oder 30 min)
  • Batterieüberwachung: Störungsanzeige "Batterie schwach" vom Sender mit Weiterleitung an Rufanlage
  • Pflegemodus (Sender einzeln wählbar)
  • Mastermodus (alle Sender werden erkannt)
  • wird "gepaart" mit Funksender geliefert, wenn diese zusammen in einem Auftrag bestellt werden.
  • kann mit zusätzlichem Funk-Rufauslöser z.B. Vario-Pull Plus kombiniert werden.
    Ideal, wenn das Funk-System an den Steckplatz eines vorhandenen Birn-Tasters gesteckt wird und dieser ersetzt werden muss.
  • Optische Alarmmeldung
  • Akustische Alarmmeldung
  • Menüführung über Display
  • Graphische Darstellung der Sendertypen
  • Meldungsspeicher
  • Testmodus / Messen der Feldstärke
  • Kein Auslösen durch fremde Sender, dank sicherer Sozialalarm Frequenz.
  • Betriebsspannung: 24V DC, max 100mA
    über Speisung Lichtrufanlage oder optional externem Netzteil
  • Anschlussstecker, gemäß Fragebogen und baulichen Gegebenheiten




Allgemeine Informationen zum Lehmann Variorec7 Funk-System:

Die Lehmann Electronic GmbH aus Niederkassel entwickelt und produziert Komponenten für Rufanlagen MADE IN GERMANY.

Sie können sich hiermit technisch besonders hochwertige und robuste Lösungen zusammenstellen. Viele Sender sind wasserdicht und desinfizierbar.

Profi-Komponenten und Profi-Einsatz

Die Lehmann Komponenten erfüllen höchste Qualitätsansprüche, sind sehr robust und werden daher unter anderem in Altenheimen, Krankenhäuser, Senioren-WGs und der Tagespflege eingesetzt. Hier dienen Sie bereits seit Jahren zur Unterstützung in der Pflege.

Je nach Krankheitsbild, Pflegesituation oder persönlichem Umfeld sind verschiedene Zusammenstellungen und Lösungen sinnvoll.

Wir beraten Sie gern! Ganz unverbindlich und kostenlos.

Ein Funk-System / eine Funk-Signal-Anlage besteht immer aus mindestens 2 Komponenten:



1. Lehmann Plus Funk-Sender:

Sie haben die Auswahl aus einem sehr großen Sortiment, die Produkte sind für den Profi-Einsatz in Einrichtungen und Krankenhäusern geeignet.

"Standard" Funksender:
  • Funk-Rufknöpfe als Armband, Kette
  • Alarm-Trittmatten
  • Rauchmelder, etc.
"Spezial" Funksender:
  • Zugtaster, auch in wasserdicht und desinfizierbar lieferbar
  • Wand-Rufsender, wasserdicht und desinfizierbar
  • Fuß-Taster
  • Puste-Sensoren - durch Atem aktiviert
  • Ruf-Auslöser für motorisch eingeschränkte Personen: Kissen, Bälle, Großtastenrufknöpfe
  • Geräuschmelder - ausgelöst durch Rufe
  • Bewegungsmelder mit spezieller Ausstattung für Pflegekräfte - incl. Laufrichtungserkennung und Abstellfunktionen
  • Tür-Magnetschalter - zum Melden, wenn eine Tür geöffnet wird
  • Tür-Wächter-Systeme - zum Melden, wenn eine Tür geöffnet wird
  • Universal-Sender für eigene Lösungen
Abstell-/Quittierungs-Funksender:
  • optionale Funksender zum Abstellen des Alarms


Je nach verwendete Einstellung (VDE-Norm) können bis zu 63 Sender angelernt werden.
Ein Fehlalarm durch Auslösen fremder Sender ist nicht möglich, da die  Komponenten auf der sicheren Sozialalarm-Frequenz arbeiten.

In Verbindung mit den Lehmann PLUS-Sendern der neuen Generation, wird die Funkstrecke gemäß DIN/VDE 0834 im 30 Sekunden-Rhytmus mehrfach überwacht.

Eine Übersicht aller kompatiblen Sender finden Sie hier: Lehmann Funk-Sender


2. Lehmann Funk-Empfänger Variorec7 (dieser Artikel):

Dieser Funk-Empfänger meldet das Auslösen eines gekoppelten Ruf-Senders über Ihre vorhandene Schwestern-Ruf-Anlage.

 Weitere Details, die Lieferübersicht und technische Informationen können Sie dem Lehmann Gesamtkatalog entnehmen.




Lieferumfang dieses Sets:

  • Lehmann Funk-Zug- und Ruftaster VarioPull Plus 770.239.02
  • Batterie (im Sender eingebaut)
  • Befestigungsschlaufe
  • 1 x Lehmann Variorec7 Funkempfänger incl. Kabelsatz, passend zu Ihrem Schwesternruf-System.
  • Falls die Stromversorgung nicht über die Rufanlage möglich ist, liegt ein 230V Netzteil bei.
  • Bedienungsanleitungen
optionales Zubehör:
  • Sender aus dem Lehmann Funk-System






Zielgruppe: Pflege-Einrichtung, Tagespflege, Krankenhaus
Sender-Art: Rufknopf, Zugtaster
Anzahl Sender enthalten: 1
Tragevariante Sender: ohne Befestigung, Zimmerdecke, am Bett
Funk-Empfänger: stationär
Signalisierung: Schwestern-Rufanlage
Alarm-Dauer: wie Schwestern-Rufanlage
Reichweite: max 50-250m
Stromversorgung Empfänger: Netzteil_(enthalten), über Schwesternrufanlage
Funk-System: Lehmann Variorec7
Produkt-Art: Komplett-Set
Bewertungen lesen, schreiben und diskutieren... mehr
Kundenbewertungen für "Funk-Rufsystem: Zugtaster/Rufknopf VarioPull incl. Funk-Alarmierung auf Schwesternrufanlage| VDE0834"
Bewertung schreiben
Bewertungen werden nach Überprüfung freigeschaltet.

Die mit einem * markierten Felder sind Pflichtfelder.

Ich habe die Datenschutzbestimmungen zur Kenntnis genommen.

Eigenschaften: "Funk-Rufsystem: Zugtaster/Rufknopf VarioPull incl. Funk-Alarmierung auf Schwesternrufanlage| VDE0834"
Zielgruppe: Pflege-Einrichtung, Tagespflege, Krankenhaus
Sender-Art: Rufknopf, Zugtaster
Anzahl Sender enthalten: 1
Tragevariante Sender: ohne Befestigung, Zimmerdecke, am Bett
Funk-Empfänger: stationär
Signalisierung: Schwestern-Rufanlage
Alarm-Dauer: wie Schwestern-Rufanlage
Reichweite: max 50-250m
Stromversorgung Empfänger: Netzteil_(enthalten), über Schwesternrufanlage
Funk-System: Lehmann Variorec7
Produkt-Art: Komplett-Set
Technische Daten:   Funk-Sender HC-170 Funkfrequenz: 869 MHz kompatibel mit... mehr

Technische Daten:



Funk-Sender HC-170
  • Funkfrequenz: 869 MHz
  • kompatibel mit AAL-Homecare Funkempfängern
  • Taste „Ruf“ oder „Licht“: Großflächiger Membrantaster, ca. 254 mm²
  • Weitere Rufauslösung: Zug-Schalter
  • Anzeigen: LED-Rufanzeige für Ruf und Batteriemeldung
  • Batterie-Überwachung: „Batterie schwach“ Erkennung mit LED- Anzeige und Weiterleitung an Funkempfänger
  • Tagesüberwachung
  • Stromversorgung: Knopfzelle 3 V, CR 2032 (Betriebsdauer bei täglich einmaligem Gebrauch ca. 3 Jahre)
  • Abmessungen: 52 x 130 x 19 mm (BxHxT)
  • Gewicht: Ca. 110 g (incl. Batterie und Montagegurt)
  • Schutzart: IP 68
  • Konformität: CE (RED RL, RoHS RL)
  • maximale Zugbelastung: 10kg



Reinigung

Empfohlen wird ein weicher, leicht feuchter Lappen mit etwas Spülmittel ggfs. mit Zusatz von Desinfektionsmittel gem. DIN / EN 13727. Auf keinen Fall scheuernde oder ätzende Reinigungsmittel verwenden.


Funkempfänger Lehmann VarioRec7 "NurseCall" mit spezifischem Kabelsatz:
  • kompatibel mit Lehmann Funksendern
  • Art: UHF Schaltempfänger nach DIN/VDE 0834 + EN 50134
  • Betriebsfrequenz: 869,2125 MHz Sozialalarmfrequenz, bidirektional
  • Funkreichweite: innerhalb von Gebäuden bis 30 m (entspricht den Anforderungen der technischen Prüfstelle der Krankenkassen)
  • Bedienelemente: Display
  • Rufmeldekontakt: max. 24 V DC / max. 100 mA
  • Störmeldekontakt: max. 24 V DC / max. 100 mA
  • Anzahl einlernbarer Funksender: 63
  • Sendeleistung: bis 10mW, variabel
  • Überwachung(en): nach DIN/EN 50134 und /oder nach DIN/VDE 0834
  • Stromversorgung: 24 V DC/30 mA oder 12 V DC/50 mA aus der Rufanlage, alternativ Ausführungen mit Steckernetzteil
  • Abmessungen: 66 x 46 x 18 mm (BxHxT),
  • Länge Anschlussleitung 50-300 mm (systemabhängig)
  • Temperaturbereich: -5 °C bis +55 °C
  • Gewicht: ca. 50 g
  • Schutzart: IP 50
  • Farbe: Gehäuse grau
  • Konformität: CE (RED RL, RoHS II)
